給煤機E6B2速度監測裝置 測速探頭
作者：admin 閱讀量：次 發表時間：2021-05-10 09:34
給,煤機,E6B2,速度,監測,裝置,測速,探頭,產品,
產品名稱:速度傳感器
規格型號：E6B2/60-12型
適應范圍
E6B2/60-12C型速度傳感器可為企業現代化管理提供重要的信息，具有結構簡單，操作方便，便于系統管理等，廣泛應用于電力、冶金、煤炭、化工、食品、煙草、建材、港口等行業的稱重給煤機、電子皮帶秤、螺旋稱重給料機、配料秤、稱重給料機設備。
工作原理
測速傳感器安裝在皮帶機尾部滾筒，測速大直徑滾筒或測速滾輪上，測速滾筒/滾輪安裝在回程皮帶的上表面，消除了皮帶打滑造成的影響。該測速傳感器為數字式無炭刷脈沖發生器，皮帶運行時，速度傳感器發出一系列速度脈沖，每一個脈沖代表皮帶行程的一個單位長度，脈沖頻率和皮帶速度成正比。
速度傳感器的組成
稱重傳感器由四部分組成：
敏感元件、變換元件、測量元件、輔助電源。
系統特點
激勵電壓：24VDC±5%；
軟連接技術，更有效地保護了測速度且提高了設備的使用壽命。
測速傳感順軟連接、萬向節、關節軸承等皮帶秤配件。
無碳刷脈沖發生器，不需調整，無需維修；
封閉性能好，適用于戶外安；
適應溫度：－20℃～60℃；
鑄鋁外殼，具有良好的屏蔽性
溫度靈敏度：零值時為±0.0003% ，滿值時為±0.0004%
主要技術參數
60-12系列速度傳感器
一般用途的皮帶秤60-12B、N12B、N12F、SM12D、OVW2-06-2MHT、EL42A600Z5/28P6S6PR2，EC40A6-P4AR-600用于運行速度變化較大配料秤、給煤機稱重給料機；

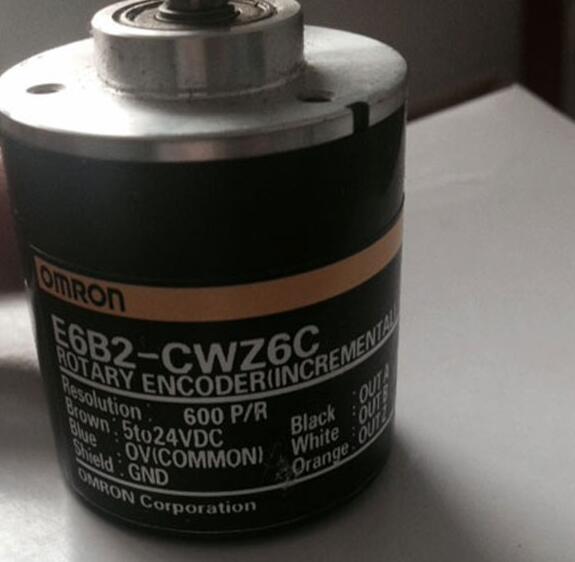

E6B2系列速度編碼器
空心軸內徑：φ6
電源電壓：12VDC;15VDC,24VDC
消耗電流：≤150mA
輸出電壓：0.5V～10.0V
響應頻率：8.5KHz
允許機械轉數：≤1000r/min
啟動力矩：1×102 N.m
使用溫度：-10℃～70℃
相對濕度：≤95
構造：防塵
重量：0.2Kg
速度傳感器接線方法
接線：打開蓋子，按圖標識接線，接線后蓋好上蓋。注意上蓋和接線口的密封。
將安裝支架架焊接在機架上，速度傳感器固定在支架上；
使用軟連接把速度傳感器和測速滾筒軸心連接起來，保持速度傳感器軸心與測速滾筒軸心在一條線上；
另一端連接稱重儀表9、10/11號端子安裝說明書接線；
工作條件和安裝條件
環境溫度：
—32℃——60℃
電源電壓：
24VDC（±10%、-15%）、50HZ（±2%）
