MN移動式變角度皮帶秤
作者:admin 閱讀量:次 發表時間:2021-05-10 07:00
移動式,變,角度,皮帶,秤,移動式,皮帶,秤,是將,
MN移動式皮帶秤是將遠邦高精度矩陣式皮帶秤技術擴展應用到移動式斗輪機、堆取料機或移動式船塢的計量與控制上,可實現輸送機在﹣18~﹢18°傾角范圍內實時動態變化的情況下保持高精度稱重。
產品特點:高精度稱重;智能稱重儀表;智能校驗系統;三維姿態跟蹤技術;角度補償技術;溫度補償技術;
校驗精度:≤±0.35% ~ ≤±0.5%
計量精度:≤±0.5% ~ 2%
計量能力: 0.1-8000t/h
輸送機傾角變化范圍:﹣18~﹢18°
產品介紹:
YB-BJD變角度電子皮帶秤是在遠邦高精度電子皮帶秤的基礎上研發的,專用于移動式斗輪機、堆取料機或移動式船塢等移動式裝卸設備動態計量與控制的新型電子皮帶秤。它能夠根據取料、落料點的不同,檢測出水平位置和輸送角度的變化,綜合計算角度傳感器的角度數值和稱重傳感器的因角度變化而產生的受力變化,通過復雜的角度補償算法綜合計算,最終實現在不同傾斜角度下的高精度稱重。
產品組成:
YB-MN高精度移動式變角度皮帶秤主要由稱重橋架、速度傳感器、稱重傳感器、角度傳感器、稱重控制儀表及輔助設備(校驗裝置可選、上位機軟件可選)等組成。
工作原理:
稱重橋架橫梁中的稱重傳感器檢測皮帶上物料的重量信號,測速傳感器檢測皮帶的運行信號,角度傳感器檢測輸送機角度變化信號,稱重儀表將接收到的重量信號、速度信號和角度變化信號,進行濾波、A/D轉換后進入CPU進行綜合運算并進行補償,然后將物料的瞬時流量和累計重量在面板上顯示出來,稱重儀表具有可選的聯網、通訊、打印、DCS聯機等功能。
稱重儀表:
變角度皮帶秤專用稱重儀表,具備先進的綜合角度補償功能,能夠?qū)⒔嵌葌鞲衅髋c稱重傳感器的受力變化精準、快速計算后進行補償輸出處理,達到無論移動輸送機如何變化都能保證稱重都精度的一致性和精確性。
稱重傳感器:
整體美國進口高精度稱重傳感器(部分為定制型),通過 150 萬次耐疲勞試驗,充分保障長期計量靈敏度。該稱重傳感器彈性體為不銹鋼或合金鋼材質,具有防塵、防潮措施,型式為懸臂梁或波紋管式,受力后自動調心好,安裝容易,使用方便,互換性好,性能穩定。測量方式為剪應力測量,承受拉壓外力均可,輸出對稱性好,結構緊湊,安裝方便。
測速傳感器:
可良好附著于皮帶上,減輕彈跳影響,使用壽命長,穩定可靠,不易受鐵粉灰塵、潮濕影響,但有時皮帶打滑會產生速度變化。

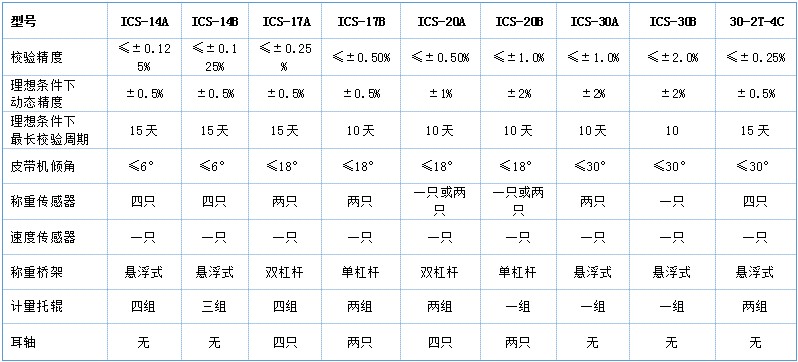

選型表:
