供貨要求

設備需求一覽表

定值皮帶秤快速裝車系統技術規格書

設備名稱：地銷煤筒倉定值皮帶秤安裝及裝車操作系統改造；  數量：8套

一、設備明細表

二、主要參數要求

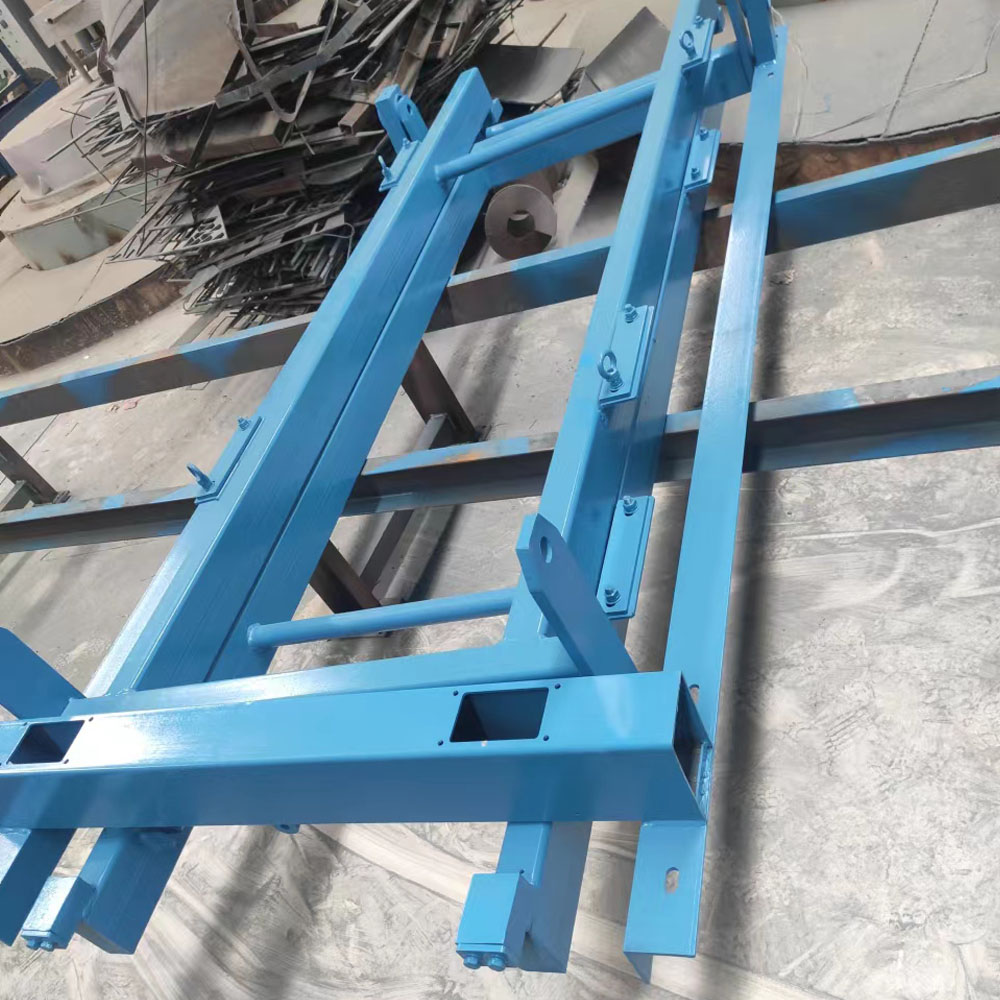

1、智能定量裝車控制系統參數

（1）設備型號：ICS-DZ-1200

（2）裝車能力: 400t/h

（3）裝車精度: ±0.5%

（4）機長:根據現場實際情況確定

（5）供電：AC660V/AC220V（-15%～+10%），頻率50Hz±2%

（6）耐磨層：12mm16Mn耐磨襯板

（7）閘門型式: 電液動閘門

（8）裝車誤差: <±0.5%

（9）膠帶寬度:1200mm

（10）適用溫度: 秤架部分 -40℃～+70℃

控制部分 -10℃～+40℃。

（11）物料粒度：≤50mm

（12）調速范圍：120-1250γ/min

（13）電流輸出：4～20mA

（14）通訊接口：RS232、RS485

（15）環境相對濕度：≤90%RH

（16）裝車秤的噪音：小于85分貝

三、主要技術配置要求

1、電液動平板閘門主要技術參數：

（1）閘門型號：DYM-1000

（2）閘門內徑:1000mm×1000mm

（3）公稱壓力（MPa）≤0.6

（4）適用介質原煤<300mm

（5）適用溫度（℃）≤150

（6）閥門啟閉時間（S）17.3

（7）電液閘門電機功率2.2KW（采用防爆電機）

2、變頻減速電機主要技術參數：（采用防爆電機）

（1）減速機型號：DZXD-65-28

（2）減速機傳動比：28

（3）功率范圍：3KW

（4）額定電壓：660V ；

3、稱重控制儀表主要技術參數：

（1）電源范圍: AC85～264V，50/60Hz

（2）功率:25W

（3）溫度范圍：0～40℃

（4）濕度范圍：45～85%RH

（5）重量：約3Kg

（6）顯示：128*64點陣VFD熒光屏顯示

（7）累計量顯示范圍：0～999999t，0～999999Kg

（8）瞬時流量顯示范圍：0～9999t/h，0～9999Kg/h

（9）計量精度：非線性誤差±0.03%

（10）傳感器激勵電壓：±5VDC，180mA

（11）輸入信號范圍:0～20mV

（12）儀表靈敏度:0.1μV/d

（13）線性度:<0.03%FS

（14）采樣方法:積分式轉換器

（15）分辨率:260000

（16）速度信號

（17）速度傳感器類型：光電式，電磁式，霍爾傳感器，接近開關

（18）速度傳感器電源：DC12V，50mA

（19）速度信號輸入范圍：頻率：0.5～2500Hz,電壓：0～12V

模擬量輸出

（1）數量：2路

（2）形式：0～10V， 0～20mA，4～20mA可選擇

（3）最大負載：500歐姆

（4）分辨率：12位（4096分度）

（5）精度：0.1%

（6）輸出：一路對應瞬時流量，遠程監視用或接DCS系統，另一路用于控制調節器。

模擬量輸入

（1）輸出：遠程設定流量信號（接DCS）

（2）形式：4～20mA，0～10V，0～5V可選擇

（3）分辨率：10位（1023分度）

（4）精度：0.4%

開關量輸出

數量：4路常開光電式繼電器；

輸出：

（1）：噸脈沖輸出使能

（2）：故障報警輸出使能

（3）：配料皮帶機啟動

（4）：預給料機啟動

（5）：電振啟動

（6）：20mA電流環大屏幕顯示累計量

（7）：20mA電流環大屏幕顯示瞬時量

（8）負載：最大DC55V，最大150mA；

開關量輸入

數量：4路

輸出：

（1）：內給速度脈沖輸入使能

（2）：皮帶跑偏輸入使能

（3）：單次累計量清零使能

形式：可選擇有源/無源，有源為干接點信號，無源時需提供DC24V電源；

RS232/RS485串行通訊

串行通訊接口：RS232通訊口，RS485通訊口可選擇

波特率：300，600，1200，2400，4800,9600，19200，38400可選；

數據位數：8位

奇偶校驗：無

4、 稱重傳感器主要技術參數

（1）精度 ±0.05%

（2）最大檢定分度數 n max  3000

5、速度傳感器主要技術參數

采用齒輪速度傳感器(Gear Tooth Speedometer)是一種先進的速度傳感器，用于非接觸地檢測齒輪的速度，測量范圍是1轉/分鐘～20000轉/分鐘，輸出的方波信號可以直接和TTL、CMOS等電路接口，配以通用測速儀表，即可構成轉速測量/控制系統。

6、配電控制柜主要技術參數

型號：VFD-037E

適用電機功率（KW）3.7KW

最大輸出電壓（V）：三相對應兩倍輸入電壓

輸出頻率范圍（Hz）：0.1-600

載波頻率（KHz）：1—15

額定電壓、頻率：三相電源380—480V 50/60Hz

容許輸入電壓變動范圍：±10%（342—528V）

容許輸入頻率變動：±5%（47—63Hz）

冷卻方式：強制風冷

四、其他要求

系統主要由卸料裝置、定值皮帶秤、控制系統等部分組成。

1、選用國家一流品牌產品。

2、采用定值皮帶秤一次裝載到位，解決了我們因欠載和過載而造成二次裝卸、過磅等重復性工作的困擾。

3、定值皮帶裝車系統啟動后，稱重全部過程在自動控制的動態過程中完成，裝車過程無需人員參與，裝到設定量時系統自動停車，避免由于人為操作因素造成的隨機誤差。

4、裝車過程中可以按照需要隨時移動車輛或停止給料機，再次啟動時不需要重新輸入定量控制值，真正高效且便于處理意外狀況。

5、該系統包括防跑偏裝置和清掃裝置、變頻調速控制裝置、具有自動調零、自動調間隔，自動診斷故障等功能。

6、采用該系統后，可以提高我們的裝車效率。

7、配電系統和控制柜

變頻控制柜、儀表操作臺采用防爆電氣控制柜，內裝有啟動、停止、急停按鈕和指示燈、等低壓電氣元件及變頻器。電氣部件變頻器選用臺達變頻器，電器關鍵元件全部選用進口優質元件，以確保電氣運行穩定可靠。   每個套設備一臺變頻控制柜，大?。?50*250*700mm,用于倉下計量給料機、閘門的供電和控制；每個倉下通道配備儀表控制操作臺一臺，大小：550*250*1000，用于裝車計量操作。儀表操作臺上配備一臺控制儀表；每個筒倉配備一臺配電箱，大小500*600*140mm。

變頻控制柜、儀表操作臺生產工藝：采用數控設備經剪切、沖壓、折彎加工，獨特的靜電噴塑工藝。

表面處理：經脫脂、酸洗、防銹磷化處理，表面靜電噴塑，耐酸堿、防繡蝕、抗靜電。

總體設計：組裝式鋼木結構，流線型設計，外形美觀，操作方便并設有防塵及散熱措施。也可當作電視墻使用，方便工作人員查看每個監視設備。顯示器等設備為嵌入式，符合人體生理及視覺特性。

其中變頻器 選擇VFD-E系列是臺達變頻器，提供多樣化現場總線通訊模塊，適合系統整合應用、輸送設備以及遠程監控的應用；內建的PLC功能，可取代小型單片機控制器、計數器以及定時器

提供所有電器設備防爆合格證，煤安標號，產品合格證1份及電子牌。

2、附所投產品的分項報價及備品、備件的價格明細表。
