LSC型螺旋稱重給料機

一、概述

LSC型螺旋稱重給料機是對粉狀、顆粒狀、散狀物料進行連續地輸送、動態計量、控制給料生產的理想設備。根據工藝要求對經過螺旋輸送機的物料進行流量、流向的控制，并實現計量管理，以滿足生產工藝的要求，實現自動化控制。

二、應用領域

廣泛應用于港口碼頭、、冶金、化工、電力、有色金屬、煤炭、建材、陶瓷、糧食、食品、橡膠等行業粉狀和顆粒狀的散裝物料。

三、產品型號：LSC—X   LS螺旋輸送機 C 稱重式 X直徑

四、工作原理

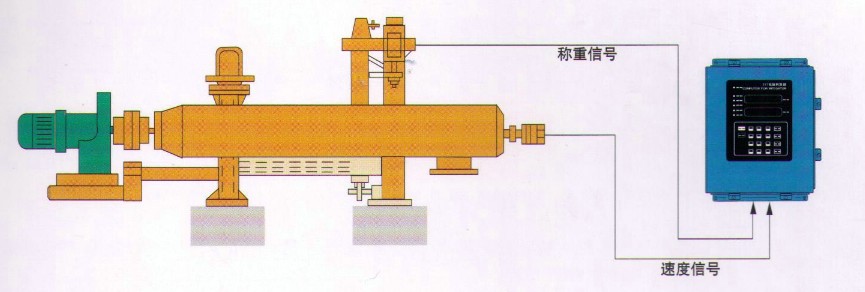

物料由進料口經葉輪螺旋輸機送至落料口的時候，安裝在螺旋輸送機上的電子稱重裝置（主要由稱重杠桿、稱重傳感器等組成），稱重傳感器檢測到物料重量并產生一個正比于稱重杠桿載荷的電壓信號，同時，安裝于螺旋輸送機尾部的速度傳感器檢測到螺旋輸送機主軸的速度信號，這兩種信號（重量信號與速度信號）被稱重儀表接收，稱重儀表對這兩個信號進行處理，顯示出物料的瞬時流量和累計重量。

五、技術參數

◎動態計量精度：±1%；

◎控制準確度：優于1%；

◎儀表電源：單相220V±10%，50HZ；

◎拖動電源：三相380V±10%，50HZ；

◎使用環境：溫度：-20℃～+40℃

◎濕度：5%～90%

六、系統構成

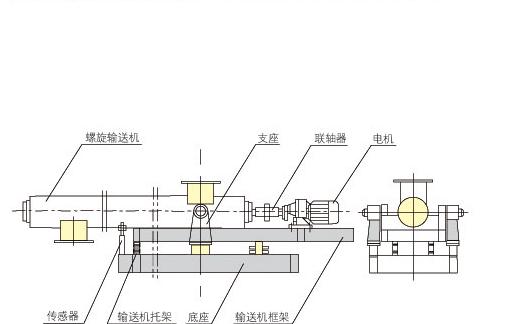

本系統主要由螺旋輸送機、秤體、驅動裝置、稱重傳感器、測速傳感器、稱重儀表、電氣控制系統和變頻調速控制器（可選）、可擴展為PLC控制和計算機自動化管理。

八、系統特點

1、密封結構，減少粉塵外揚；

2、動態計量與螺旋輸送物料相結合；

3、變頻調速運行穩定，可靠（可選）；

4、電子自動計量標定系數，自動調零；

5、動態零點非線性輸出特性進行跟蹤；

6、數字式脈沖發生器，提供可靠準確速   度信號。

七、主要技術參數：
