SY-FCJ型分倉分爐計量電腦管理系統
【概述】
徐州三原公司SY-FCJ型分倉分爐計量微機管理系統,是通過接收安裝在輸煤皮帶上的電子皮帶秤的數據判斷安裝在各料倉上的開關信號,以編程的方式,科學計算,較精確地計算出各料倉物料的進料量,實現了以一臺電子秤來計量多個料倉料量。
本系統解決了各大、中、小型電廠入爐煤等精確計量,為電力行業實現正平衡計算,節能降耗,查漏補缺提供了科學的依據。且大大降低電廠設備成本,系統性能穩定,易于實現現代化的網絡管理模式。
系統可應用于碼頭、糧食、冶金、化工、電力、有色金屬、煤炭、建材、陶瓷等行業的多倉現場。
【工作原理】
輸送機的物料經過稱重區域稱重后,當某一料倉被加料時,其對應的犁煤器要落下。
觸發對應接近開關閉合,該信號通過I/O板,被計算機接收,計算機不斷監視正在加料的料倉對應的犁煤器和接近開頭狀態,當該犁煤器抬起,接近開頭斷開時,計算機內部軟件便對該料倉計量出本次加煤量并貯存和累加運算。
考慮這個距離帶來的余煤補償及計量誤差問題,在軟件設計時給出了補償措施,增強了系統計量的準確性。

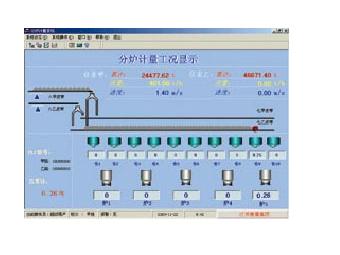

PC機可以將入爐煤運用行工藝流程以圖形方式在計算機顯示出來,并動態顯示系統計量的瞬時流量和累計量以及每臺爐的入爐煤變化狀況??梢詫崟r打印各班、各爐的入爐煤量,打印機班報表和日報表。如若用戶要求可以設計網絡接口,以實現與工廠管理網連接。
【系統構成】
系統主要由ICS系列電子皮帶秤、稱重儀表、電動犁煤器檢測開關、工業控制計算機、通訊板、I/O板以及管理軟件系統等構成。
【系統特點】
◆采用三原ICS系列電子皮帶秤,精度高,校準方便;
◆全數字化操作儀表,在處理積分與累加方面具有最佳的無漂移穩定性;
◆自動調零,自動間隔,自動診斷,停電保持數據等功能;
◆可選擇電子、掛碼、鏈碼、實物等多種校驗方式;
◆電子或機械式的接近開關,數據采集直觀、準確、易于控制;
◆具有可選的電動犁煤器或擋板式煤流截止裝置,料位檢測裝置;
◆系統軟件現代,彈出式菜單,界面生動、直觀,操作方便;
◆精確充分的補償處理,使分倉計量精度基本上與電子秤精度同步;
◆軟件利用現代化數據管理,可實現各類數據的自動存盤、查詢及打印;
◆豐富的接口技術、協議鏈接,可方便并入工廠的管理網絡。
【系統的擴展性】
◆現代圖像接收與處理技術,實現由上位機對整個系統的監控管理;
◆可選的粒位監測技術,實現系統的聯鎖與程度控制。
【主要技術指標】
計量檢定精度: |
± 0.25% |
系統綜合精度: |
± 1.0% |
皮帶寬度: |
500~1400mm |
料倉數量: |
2~32個 |
料倉間距: |
≥ 5000mm |
電流輸出: |
0~20mA 或 4~20mA正比于流量 |
通訊接口: |
RS~232C 或 RS~485C |
【工作條件和安裝條件】
環境溫度:
◆計算機、儀表:-10℃-40℃ 機械:-20℃-60℃
◆電源:220VAC(+10%,-15%).
50HZ:±2%)

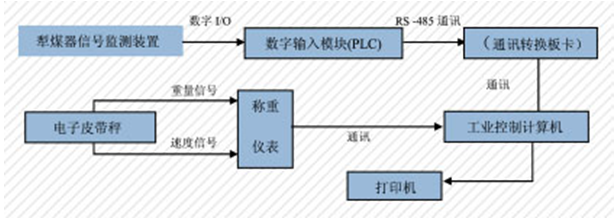

系統原理圖
