FLJ-2000型分爐計量系統是在電子皮帶秤稱重系統基礎上，結合計算機技術構成的一個準確、可靠的連續分倉/爐計量系統。它通過計算機軟件監測出對不同料倉輸送物料，并實現各料倉物料的準確計量，系統精度優于±0.5%。

工作原理

安裝在輸送機上電子皮帶秤計算出總的輸煤量及瞬時流量；工業控制計算機實時監測犁煤器起落狀態信號監測裝置，系統軟件通過優先級判定，判斷出某倉某犁煤器正在犁煤，同時實時反映出該倉的上煤量；系統軟件根據皮帶的帶速、稱重點至各犁煤器之間的距離及各犁煤器之間的距離，建立一定的數學模型，將總煤量質點化，利用數組、堆棧、FIFO等數據結構精確地計算出基段皮帶上煤量，從而精確計算出各倉上煤量，完成分爐（倉）計量。

設備組成

系統軟件

工控機

數字量輸入模塊

位置傳感器

通訊接口板

UPS電源

打印機

電控箱

信號電纜等

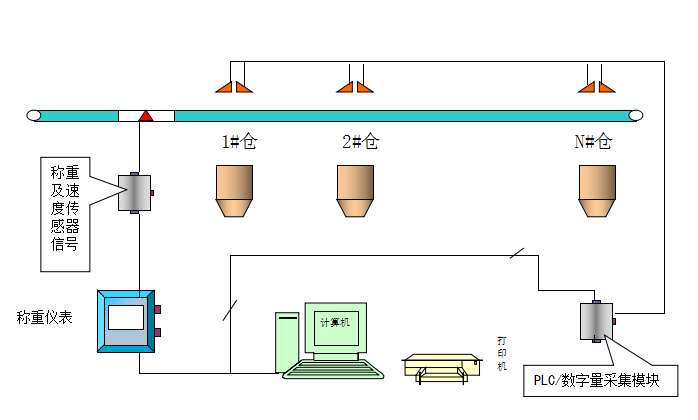

分爐計量系統示意圖
