工作原理：

　　稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。

　　結構特性：

　　◆全懸浮式結構，無耳軸支點和可移動件，維護量小；

　　◆單元組件結構，力傳遞環節少，安裝簡捷，方便；

　　◆獨特的矩形杠桿，鋼性好、無形變、零點穩定性好；

　　◆抗側向力、抗水平力，有效減少了皮帶跑偏和落料偏移對系統精度的影響；

　　◆四只稱重傳感器，受偏載影響小、平穩、計量精度高；

　　◆稱重區域廣，三組或四組托輥使皮帶對稱重精度影響 小；

　　◆粉塵較大及有酸、堿、鹽等腐蝕性的特種場合，秤架采用不銹鋼制造或進行防腐處理。

　　系統組成：

　　ICS-14型電子皮帶秤由四部分組成：

　　ICS-14型稱重橋架，稱重傳感器，速度傳感器及測速滾筒，YB-CIA1稱重控制器。

　　稱重橋架：

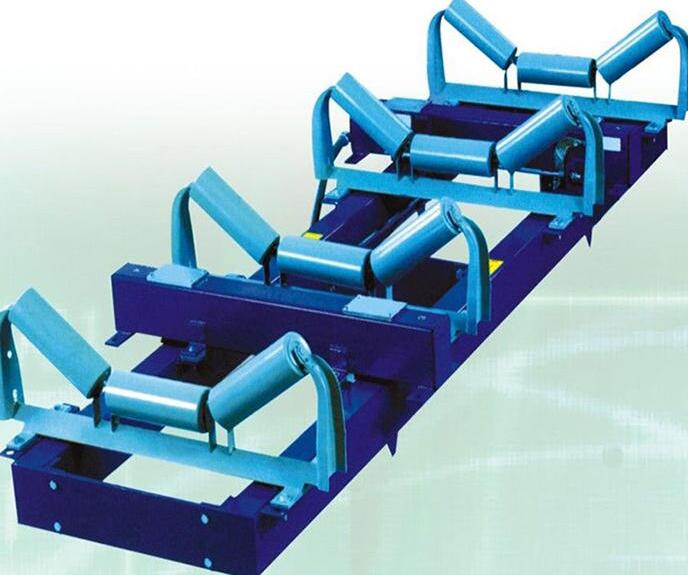

　　ICS-14型稱重橋架為四組稱重托輥，全懸浮式結構，無耳軸支點和運動部件。采用矩形鋼管設計，整個稱重橋架具有足夠高的剛性，較小的自重，外表積灰面積達到。高精度電阻應變片式傳感器安裝與受拉部位，以減少非線性誤差。保證整個系統的穩定性，其維護量極少。二只橫梁上吊有四只拉式稱重傳感器對稱重橋架提供支承。稱重橋架為四單元組件結構，可方便、迅速地進行現場安裝，只需八只螺栓安裝固定。

　　主要技術參數：

　　系統精度：+/-0.125%

　　稱量范圍：1~8000t/h

　　皮帶寬度：500~2400mm

　　皮帶速度：0~4m/s

　　皮帶輸送機傾角：<6’(特殊物科《/=10’)

　　工作條件和安裝條件：

　　環境溫度：

　　機械：-20℃～+50℃

　　儀表：0℃～40℃

　　電源電壓：220V（+10﹪、-15﹪） 50Hz±2﹪

　　稱重傳感器：

　　ICS系列電子皮帶秤選用的稱重傳感器為電阻應變片拉式（壓）力傳感器。

　　稱重傳感器主要技術參數：

　　非線性：小于額定輸出的0.05﹪

　　重復性：小于額定輸出的0.03﹪

　　滯后：小于額定輸出的0.03﹪

　　溫度靈敏度：零值時為±0.003﹪℃，滿值時為±0.004﹪℃

　　*全過載： 150﹪
