循環鏈碼是檢測校準皮帶秤精度的主要設備之一,因其校驗精準(動態累計誤差±0.1%)、使用壽命長、一鍵式操作、結構簡單、全方位覆蓋皮帶秤稱重域,整套系統可以獨立完成信號收集、處理計算、控制、顯示;被廣泛應用于各類皮帶秤的校準現場。
工作原理
循環鏈碼圈同一定長度、一定重量的錠碼塊連接而成,并配置了相應的電動升降機構以及必要的傳感器和儀表。檢定和試驗時,鏈碼圈通過電動推桿的運動搭壓在皮帶上,鏈碼圈隨皮帶平穩運轉。當鏈碼圈轉動一圈時,作用在皮帶秤上的重量就是鏈碼圈的標準重量,當鏈碼圈N圈時,循環鏈碼專用儀表通過結合測速傳感器的信號得出作用在皮帶秤上的重量為:圈數x標準重量。皮帶秤儀表表示值應以循環鏈碼儀表示值為準進行調整,從而實現皮帶秤的動態模擬載試驗。當檢定和試驗工作完成后,由電動裝置裝鏈碼提升,使之離開皮帶。 循環鏈碼圈由帶式輸送機的拖動實現周而復始的循環運轉,滿足模擬輸送物料的狀態,以完成電子皮帶秤準確度的動態校驗。


主要功能
一般的電機控制鏈碼分為藏箱式鏈碼和卷揚式鏈碼,但因校驗精度低、操作復雜、系統集成化低、鏈碼收放故障率高,單條鏈碼運行校準易跑偏;而循環鏈碼的出現恰恰有效解決了以上的問題。
結構組成
循環鏈碼由儀表、托輥系統及鋼構、封閉鏈碼圈、升降系統、電控裝置組成

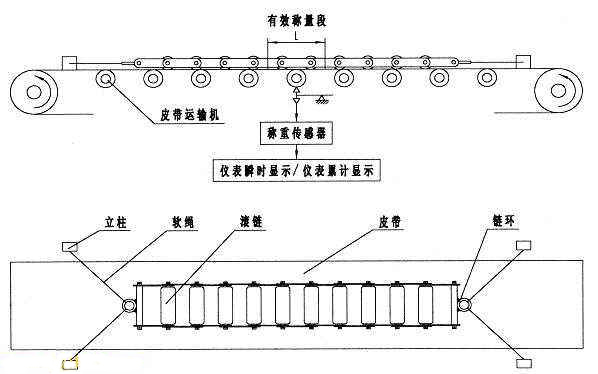

皮帶秤循環鏈碼(圖1)
設備優點
1.完全模擬皮帶運輸實料,量值傳遞準確,動態累計誤差±0.1%;
2.表面經防腐處理,使用年限可達20年之久
3.系統集成度高,操作簡便,一鍵按鈕便可整機收放;
4.故障率低,控制部分由進口PLC控制;
5.4-20MA模擬量輸出,并顯示循環鏈碼的瞬時流量、累計流量、運行速度及報警信息。

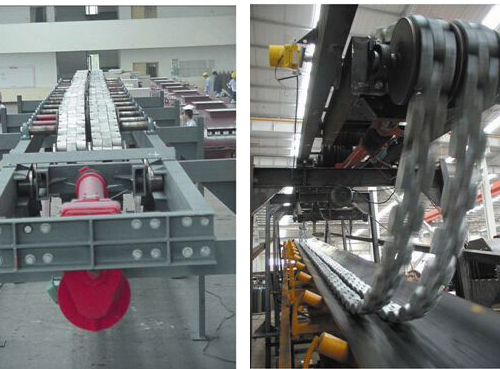

循環鏈碼(圖2)
循環鏈碼(圖4)
應用
循環鏈碼可用于所有通用型皮帶秤的動態校驗,適用于電廠、礦山(煤倉結算)、碼頭、港口、建材、焦化等需要精密計量貿易結算的場合
工作原理:循環鏈碼安裝于電子皮帶秤的正上方,輸送機空載運轉時,封閉鏈碼圈平穩放置在運輸皮帶上,覆蓋整個皮帶秤稱量區域;由輸送機帶動鏈碼圈轉動,反復循環稱重,模擬輸送實料狀態,從而完成動態校準。校準完成后,由升降系統將鏈碼圈提升一定高度,并不妨礙皮帶輸送機運輸物料。
