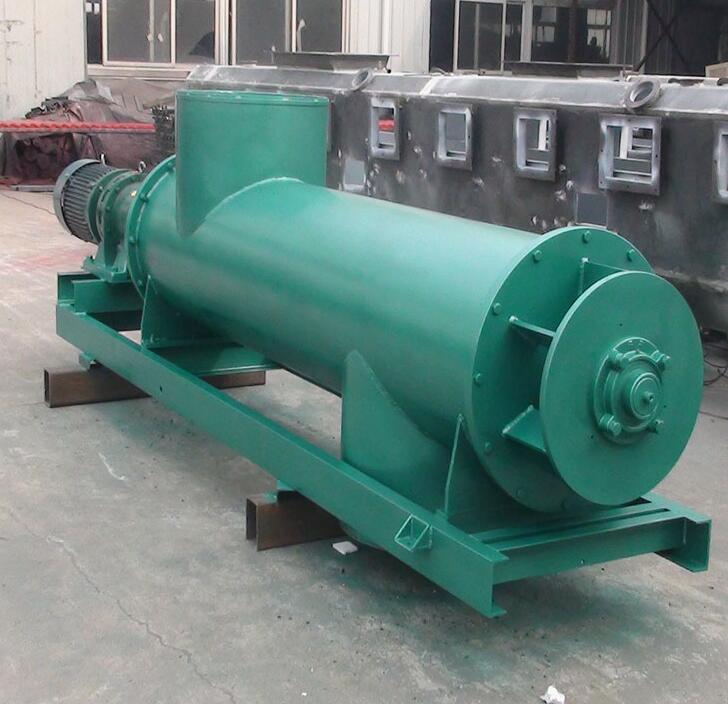

LXC型螺旋稱重定量給料機，螺旋秤采用全懸浮稱重橋架，數字信號傳輸和處理技術，動態累計誤差小于±0.5，是集粉體物料給料輸送，秤重計量和定量給料控制為一體的機電一體化的產品，其他對稱重精度要求較高的場合。

　　適應范圍

　　徐州科霖公司LXC型變頻螺旋定量稱重給料機是用于輸送系統中對散狀物料進行連續計量的理想設備，也是配料系統的基本組成單元---也稱配料秤，用于工廠過程稱重，監測生產計量、控制產品裝載及監測產品庫存量，此稱重給料機可為企業現代化管理提供重要的信息，具有結構簡單，稱量準確，操作方便，維護量小等，具有結構簡單、計量準確、操作方便、維護量小，便于系統管理等，廣泛應用于電力、冶金、煤炭、化工、食品、煙草、建材、港口等行業。

　　工作原理

　　螺旋稱重定量給料機用于對散狀物料的定量給料，給料過程為螺旋旋轉連續給料，給料機將來自于用戶給料倉或其他給料設備的物料輸送并通過稱重橋架進行重量檢測；同時裝于端部的測速傳感螺旋體進行速度檢測；被檢測的重量信號及速度信號一同送入稱重控制器進行微積分處理并顯示以噸每小時為單位的瞬時流量及以噸為單位的累計量。

　　系統特點

　　給料螺旋具有獨特的穩流結構，在整個進料口截面上料粉均勻下沉，不易結拱，不易沖料。

　　雙螺旋結構，料流穩定，重量信號真實，計量精度更高。（可選）

　　螺旋葉片選用錳鋼材料精工制作，耐磨性強，使用壽命長。

　　螺旋間隙小，克服回流沖料問題，避免管壁間隙中粘附物料。

　　密封結構，減少粉塵外揚。

　　進出料口為軟連接，可根據現場要求任意調整水平安裝角度

　　自動計量標定系數，自動測量系統零點；

　　手動置入各種參數，運行操作可手動/自動切換；

　　具有儀表自診斷和計算機聯網功能。

　　主要技術參數

　　靜態計量誤差：0.5％；

　　動態累計誤差：1％；

　　控制準確度：1％；

　　儀表電源：?jiǎn)蜗?20V±30％，50HZ；

　　拖動電源：三相380V±10％，50HZ；

　　使用環境：溫度：-10+40

　　濕度：5％90％

　　調速范圍：變頻器調速（可選）

　　電流輸出：420mA正比于流量（可選）

　　通訊接口：RS232或RS485C（可選）

　　遠傳傳輸：1200m 或者光纖傳輸1600m

　　性能特點

　　電路設計：以微機為基礎的電路設計，CPU采用8位，16位A/D轉換

　　數據儲存: CMOSRAM，電池保存數據可達10年。

　　相對濕度：95％無凝結

　　顯示：中文、液晶

　　電源：寬電壓開關電源設計，110265VAC（50/60Hz）穩定運行，抗干擾能力強，（開關可選 ）

　　精度：-40度到+50度間的誤差在稱重傳感器量程的0.044％以內；-10度到+50度間的誤差在稱重傳感器量程的0.022％以內

　　線性度：凈重從0％到滿載的105％，誤差低于0.01％

　　輸入：重量：來自稱重傳感器的毫伏信號

　　速度：來自測速傳感器的脈沖信號

　　輸出：為稱重傳感器提供激勵電壓

　　為測速傳感器（提供24VDC）

　　遠程脈沖輸出（正比于累計量）

　　模擬輸出：正比于流量的020mA或420mA電流輸出（可選）

　　通訊接口：RS-232/485（可選）

　　獨立閉環控制，PID自整定（可選）

　　稱重傳感器

　　螺旋秤所采用的稱重傳感器均為應變片式拉力傳感器。

　　工作條件和安裝條件

　　環境溫度：

　　機械：-2050

　　儀表：-2040

　　電源電壓：220/380VAC（±10、-15）、50HZ（±2）
