香蕉篩 - Applications應用范圍

香蕉篩是一種應用于大量物料的篩選處理的新型振動篩，它是傳統傾斜式水平篩的理想替代振動篩，是今后振動篩的發展方向，應用于大型的選煤廠、礦山、發電廠等。



     香蕉篩– Features特點
      篩機側板全部采用螺栓鉚接，無焊縫，無應力集中，不會變形撕裂，強度更大，可靠性更高。
在組裝前，所有橫梁及激振器配件均由數控機床加工，各部件非加工面均經噴砂處理，并涂環氧樹脂漆，確保不生銹。
     香蕉篩采用箱式激振器，選用偏心塊外置整體結構。其優點是，質量輕，結構緊湊，傳動件潤滑集中，整體裝配精度易保證，防松性較好，安全性高。
     激振器的油塞有磁性，可吸附激振器內的金屬屑，保證齒輪可靠、安全運轉。
采用聚氨酯篩板，噪聲小，脫水脫介效果好，壽命長。
     篩機設計合理，結構簡單，質量輕，能耗低，噪聲小，易損件少，故障率低，易于維護。
     篩面采用等厚篩分法，在整個篩分過程中，篩上物料厚度從入料端到排料端基本保持不變。入料端物料的加速度大，使物料具有大的拋擲強度和大的運動速度，物料快速分層，并使分好層的物料有充分的機會透篩。
     處理能力大，脫介效率高。



     香蕉篩–Construction結構
     香蕉篩由篩箱、激振器、傳動裝置和支撐裝置組成。篩箱由篩框、篩面及張緊裝置等組成；篩框?yàn)殂T焊連接的空間金屬結構件，下部橫梁組按折線形布置分成5段。
     激振器采用兩個箱式激振器。其中一個激振器的主動軸與傳動裝置間裝有萬向聯軸器；激振器主動軸的另一端與另一個激振器的相對軸端用一個軟連接相連。傳動裝置是由帶有大皮帶輪的傳動軸、軸承與軸承座組成。支撐裝置采用4組螺旋彈簧支撐裝置與底架連接。
     篩面成折線形  從入料端到出料端角度逐漸減小，在入料端傾角大，物料具有較大的拋擲強度和運動速度，使物料快速分層，中部對于已分好層的物料再給以和普通篩分機相同的加速度，使細粒物料有充分的機會選篩，單位篩面透篩能力提高，使篩上物料層厚度從入料端到排料端基本保持不變。篩面兩側的保護蓋條結構簡單，聯結牢固。篩面兩側保護蓋條兩根接觸面為斜面，接觸面積大，上面為壓板不易松動。
     篩板采用聚氨酯和不銹鋼篩條制作，篩板四周用聚氨酯材料，具有耐磨性能好，噪聲低的特點。中間為不銹鋼篩條，與其他材質相比具有強度大、耐磨以及開孔率高的特點。篩板安裝結構簡單  篩板與篩板之間沒有螺栓連接，靠聚氨酯材料的塑性緊密結合，篩板不易松動，減少了事故發生。篩板軌座與支撐架之間有保護蓋條，使軌座下螺栓不會受煤水的腐蝕和磨損。
     激振器采用整體的箱式激振器  激振器安裝在篩箱上部的大梁上，箱體內裝有主動軸和從動軸，軸上各有一對重量相同的偏心塊，通過齒輪兩根軸做同步反向回轉，產生離心力形成激振力。偏心塊成對的布置在激振器箱體外面，使箱內結構緊湊，齒輪對安裝在箱體內，潤滑可靠，傳動平穩。
     傳動系統由一臺電動機，通過三條V帶傳動給萬向連接軸，萬向連接軸由連接輪與激振器相接，從而消除因振動篩振動造成的連接長度及軸線角度的變化。



     香蕉篩–Working Principle工作原理

對于普通的直線振動篩，篩面上的物料層厚度從入料端到排料端是遞減的，物料在篩面上的運動速度基本一樣，而篩面給予物料的加速度也較小，物料在篩面上分層差，導致篩分效率或脫介效率較低。而香蕉篩采用等厚篩分法，篩面采用5段不同傾角方式布置。入料端的大傾角使物料快速運動，并在篩面上快速分層，大塊物料能較快穿過陡坡，從而更有利于物料透篩。這種較早分層能使細小物料更快靠近篩面，相對不受阻力地通過縫隙。隨著篩面傾角減小和篩面上物料因透篩而逐漸減少，物料的穿行速度減低，可在篩面上保持相同的物料厚度，使物料易翻轉和松散，與縫隙尺寸相近的物料有更多機會通過縫隙，從而提高篩機的篩分和脫介效率。等厚篩分法的香蕉篩特有結構，使其較適用于物料中含有大量細小顆粒的工況。



     香蕉篩–Attention注意的問題
     保證各處潤滑點潤滑良好，注意激振器油位在刻度線以內，不可過高或過低。
     按要求保證潤滑油質量。
     在維修過程中，注意聚氨酯篩板的保護，避免受高溫或化學腐蝕破壞。
     振動篩維修過程中避免電焊焊接，以免引起應力集中造成對篩箱的破壞。

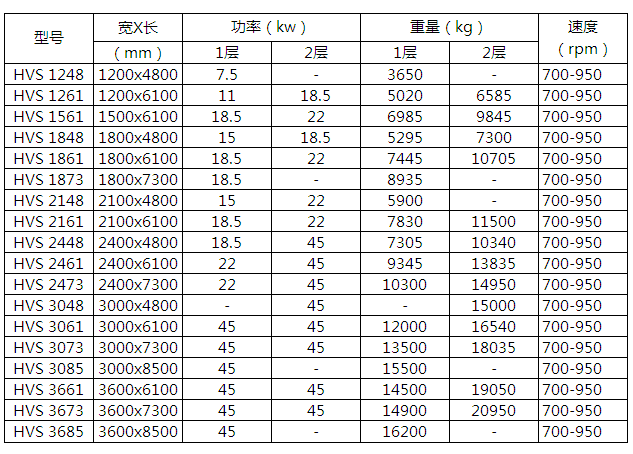

香蕉篩- Performance Parameters性能參數
