自動循環鏈碼標定裝置

　　循環鏈碼工作原理：

　　ELM-XH型動態循環鏈碼校驗裝置安裝在電子皮帶秤現場附近，位于電子皮帶秤秤體處的輸送機上方。使用過程中，鏈碼圈通過電動推桿的運動搭壓在皮帶上，鏈碼圈隨皮帶平穩運轉。當鏈碼圈轉動一圈時，作用在皮帶秤上的重量就是鏈碼圈的標準重量，當鏈碼圈不停轉動N圈時，儀表通過測速傳感器的信號傳遞得出作用在皮帶秤上的重量為：圈數X標準重量。皮帶秤儀表顯示值應以本儀表示值為準進行調整，從而實現皮帶秤的動態模擬負載試驗。

　　循環鏈碼設備組成:

　　主要由循環輸送機，標準鏈碼，校驗顯示儀表，升降系統，測速傳感器，電控系統等組成。

　　系統特點：

　　校驗鏈碼

　　◆ 鏈碼隨皮帶同步運行，可近似模擬物料的輸送特點，與實際運行狀況的相似性,使得校驗更直觀可靠；

　　◆ 動態鏈碼的收放或升降均由電控系統自動操作，根據用戶需要，可設遠方輸出接點，供程控室遠程校驗；

　　◆ 校驗過程中,校驗儀表可顯示標定值，并可將數據遠傳至集控室,以方便用戶核校當前電子皮帶秤計量的精度；

　　◆ 校驗過程方便快捷，自動化程度高，省時省力，準確可靠；

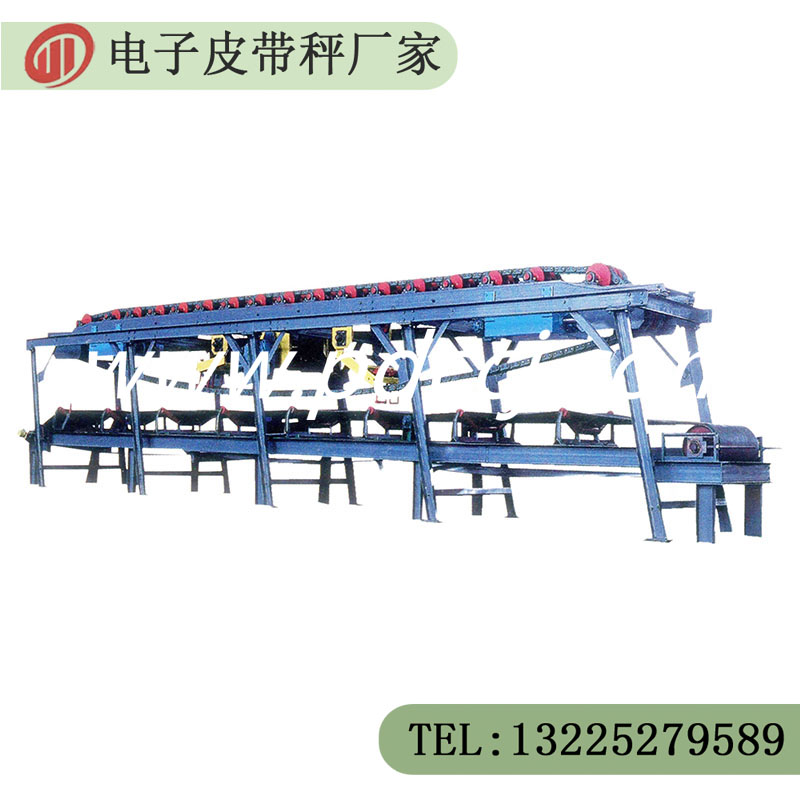

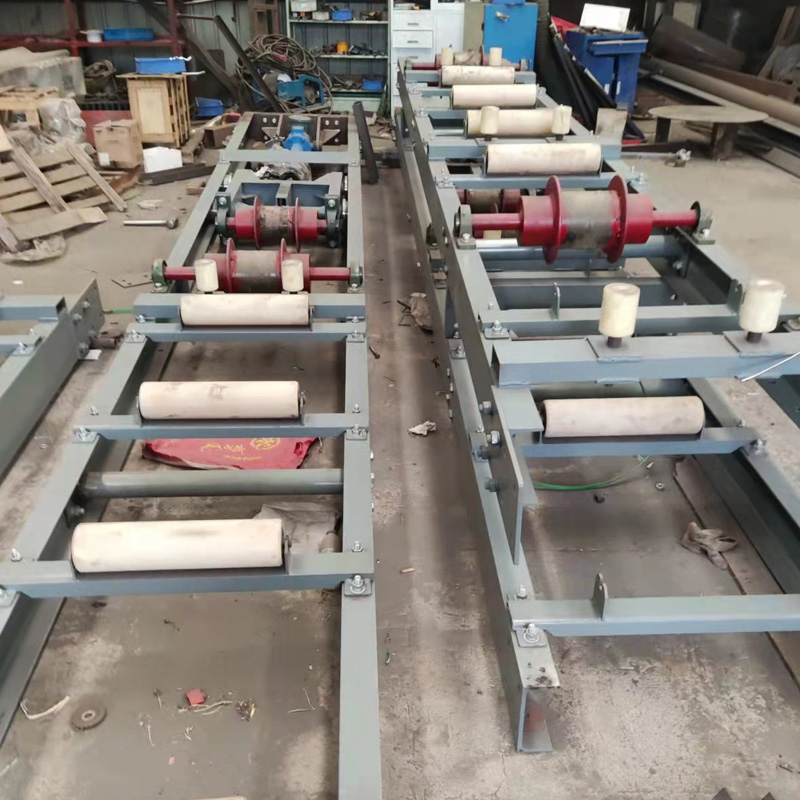

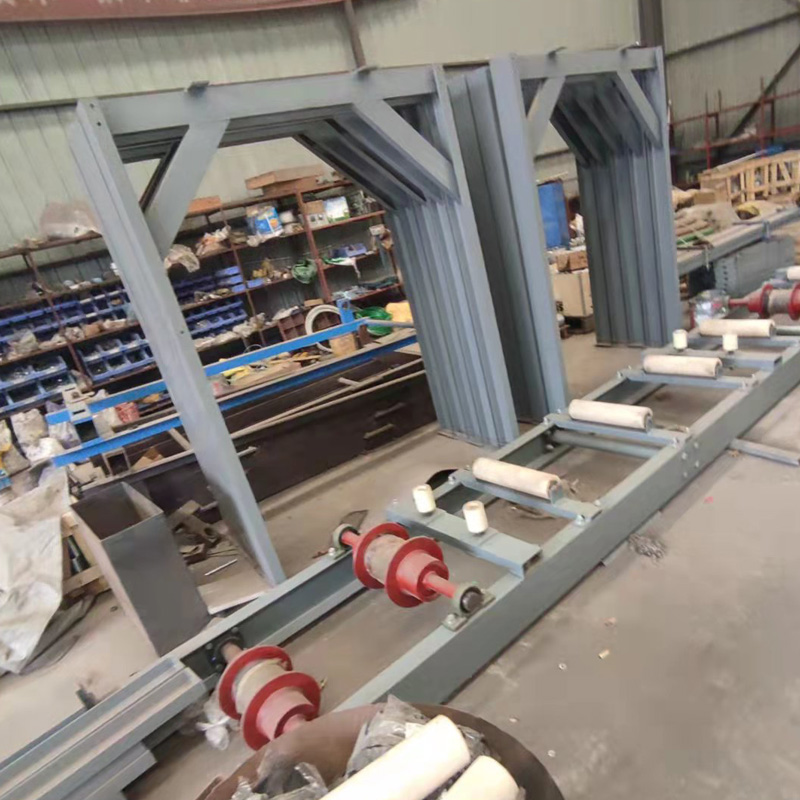

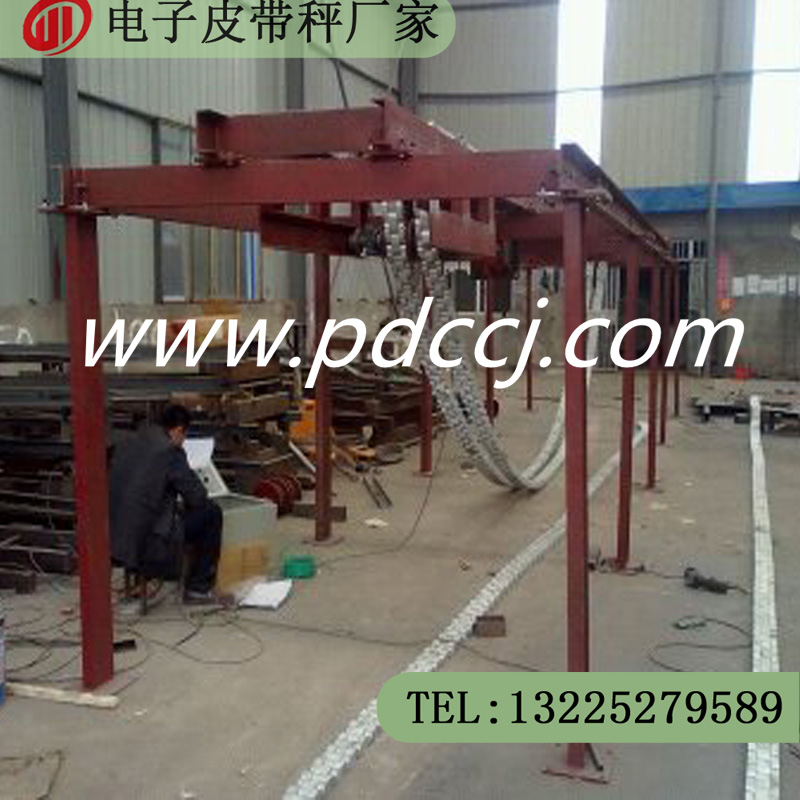

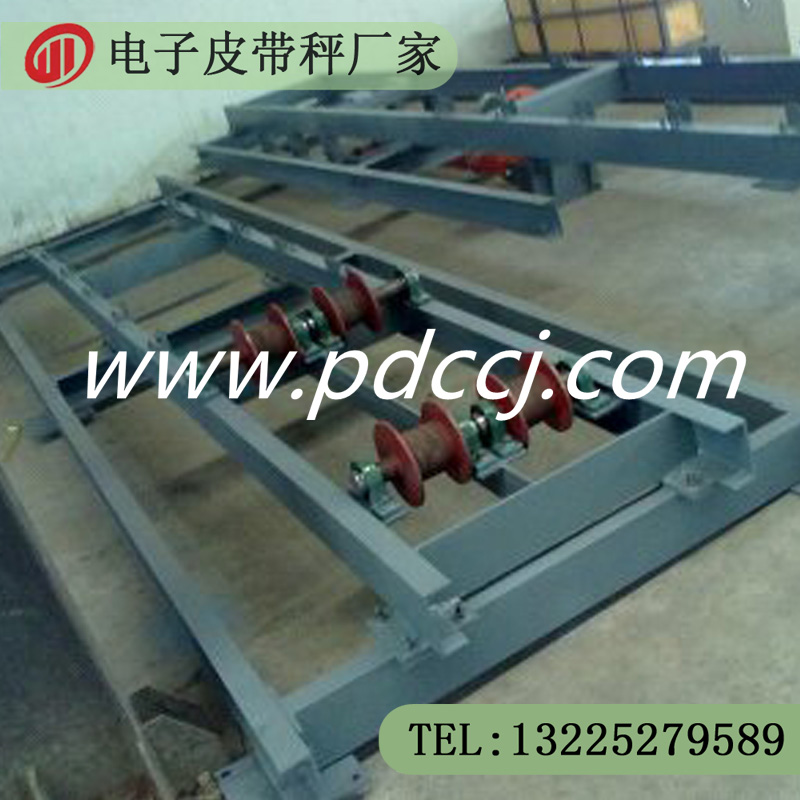

　　自動循環鏈碼標定裝置由鋼結構支架、導向輪、標準鏈碼、拖輥、升降機構、移動小車、電氣控制系統等組成。

　　系統主要特點

　　◆?鏈碼隨皮帶同步運行，可近似模擬物料的輸送特點，與實際運行狀況的相似性，使得校驗更直觀可靠。

　　◆?動態鏈碼的收放或升降均由電控系統自動操作，根據用戶需要，可設遠方輸出接點，供程控室遠程校驗。
