ICS-20電子皮帶秤|皮帶秤|皮帶稱原理

　　【ICS-20A型電子皮帶秤 產品介紹】：

　　ICS-20型電子皮帶秤，動態累計誤差小于±0．5％，用于一般工廠皮帶輸送機的稱重，以及對破碎機、磨煤機、篩分機等設備進行精確的定量給料控制，也可用于工業的稱重過程控制．如檢測生產量，控制產品的定量裝載和監測庫存等場合。

　　【ICS-20A型電子皮帶秤工作原理】：

　　稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。

　　【ICS-20A型電子皮帶秤系統組成】：

　　ICS-20型電子皮帶秤由四部分組成：

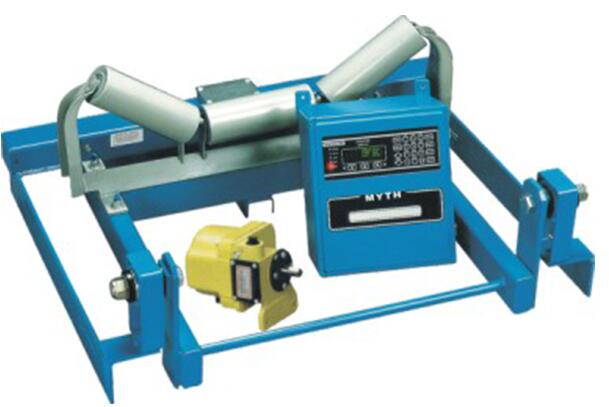

　　ICS-20型杠桿式稱重橋架，稱重傳感器，60-12C型速度傳感器，KL2105電腦積算器。

　　【ICS-20A型電子皮帶秤稱重橋架】：

　　ICS-20型稱重橋架在單杠桿上裝有兩組托輥，采用一只拉式傳感器中間支承，外側支承采用無摩擦耳軸支點。稱重橋架的主梁采用矩形鋼管，具有足夠剛性、較小的自重、外表積灰面積達到最低。為保證整個系統的穩定性，高精度電阻應變片式傳感器安裝于受拉部位，抗側向力，減少非線性誤差。對于比重較輕物料的測量可采用配重秤架。

　　【ICS-20A型電子皮帶秤 結構特性】：

　　◆結構簡單，力傳遞環節少，安裝簡潔方便；

　　◆獨特的矩形杠桿，剛性好，無形變；

　　◆無磨擦橡膠耳軸支承，防腐蝕﹑防潮﹑抗振動；

　　◆抗側向力﹑抗水平分力，有效的減少了皮帶跑偏和落料偏移對系統精度的影響；

　　◆稱重傳感器為拉式，調整靈活，安裝方便；

　　◆稱重區域廣，兩組托輥使皮帶對稱重的影響減?。?/div>
