1.工況和環境條件
本設備安裝于245㎡燒結機配料,下料方式為給料機結合皮帶稱下料,用于控制原料給料量。
2.工藝檢測及控制要求:計量精度優于 ±0.5%。
機組物料品種用料量比重數量(臺)給料中心距*皮帶寬度
245㎡燒結機除塵灰0-25t/h0.7-1.2t/m?22800mm1000mm

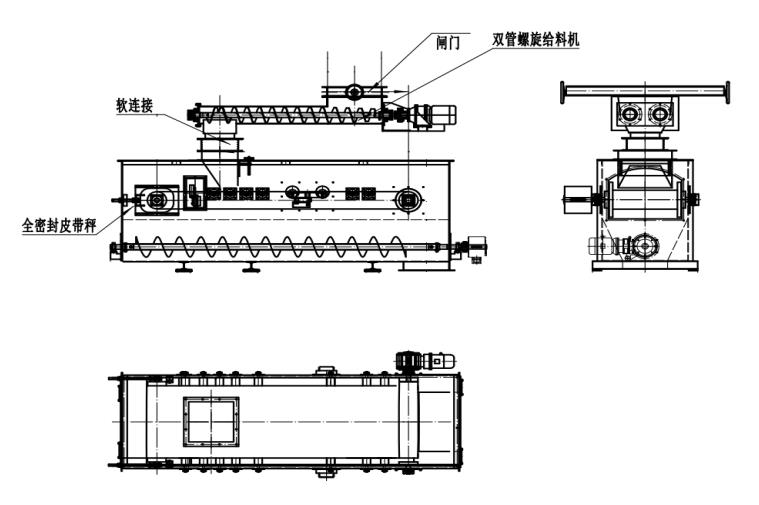

*根據現場位置進行調整設計、形式如下圖:
2、技術要求:
(1)總體規范
?、俳o料方式:皮帶拖料
②控制方式:皮帶電機變頻調速
?、鄯Q重給料機主要包括:皮帶機、電機、減速機、糾偏裝置、張緊裝置、稱量框架、稱重傳感器、速度傳感器、儀表接線盒、結構件(卸料端帶卸料漏斗,拖料端帶漏斗等)、包括皮帶機安裝支架。
?、苤麟姍C功率≥4kW,清掃電機功率≥0.37kW,動力裝置電機功率≥1.5kW。
?、菖鋫浜侠硇恃b置。
?。?)稱重給料機秤體設計技術要求
?、俨捎脙芍灰陨蟼鞲衅麟p托輥全懸浮秤架(稱重傳感器支撐四邊形稱量框架,稱重托輥安裝在稱量框架上,稱重托輥不直接加載在稱重傳感器上)結構的電子皮帶秤。
?、诜Q量框架和皮帶承重框架結構堅固、剛性強,稱重框架正常運行時應平穩無晃動。
?、圩詣訖z測皮帶的跑偏及打滑,具有皮帶跑偏自動糾偏措施。
?、墚a(chǎn)品外觀規范,焊縫平滑,焊接質量合格,整秤除銹及打磨處理,總干漆膜厚度大于140μm具有防腐耐磨性能。
?、萜C滾筒、測速輥筒及托輥內軸承需選國內正規哈HRB、瓦ZWZ、洛LYC產品。
?、逌p速機選用江蘇國茂、江蘇泰隆、江蘇泰興生產的擺線針輪減速機或星輪減速機,減速機的固定方式采用底座固定。減速機與傳動滾筒采用符合國家標準的彈性柱銷聯軸器(HL3)連接。
?、唠姍C選用采用國標變頻電機;
?、囝^輪設置刮料器,并在運行過程中,確保不易變形。皮帶內表面設置清掃裝置。
⑨稱重傳感器
稱重傳感器選用申克、西門子、賽多利斯、托利多、美國AC原裝傳感器,精度等級C3,傳感器過載能力為容量的150%,防腐蝕,全密封防塵防水,防護等級為IP67,材質為不銹鋼。稱重傳感器安裝、更換、檢修方便,與秤架連接采用傳感器原廠連接件。
?、馑俣葌鞲衅?/p>
速度傳感器采用編碼器測速方式,配有防水、防塵外殼,防護等級為IP67,通過柔性類聯軸器與尾輪連接。
?整機的設計壽命10年,買方安裝調試前0-5天通知賣方,賣方安排專業技術人員,協助買方進行調試直至合格,在設備安裝和調試運轉直至合同規定的質保期間,并給買方相關的技術文件,設備使用,維護,保養手冊等資料三套(煉鐵廠、自動化部、資料室各一套)。
?技術資料提供的內容、時間、方式及有關責任合同生效后一周內,供方向需方提供產品外形圖(包括連接尺寸、外形尺寸、設備重量等)、易損件圖紙等資料,需附設備電子版CAD外形圖。供方向需方隨機提供產品出廠檢測報告、合格證、產品使用說明書及外購件(電機、減速機)原始廠家產品合格證書,每臺壹份。
