產品簡介：

　　皮帶輸送機上裝有皮帶秤體來稱量顯示物料流量和通過的累積量，常被稱為通過式皮帶秤或通過式計量皮帶秤。輸送機與皮帶秤體往往是二個獨立的部件，輸送機較長。微信截圖_20230602075428.jpg

　　當秤體僅以承載器結構、成為輸送機功能上不可分開的部件，主要用于定流量控制的喂料計量，常被稱為定量給料機或皮帶式喂料機。一臺喂料計量系統包括輸送機秤體、料斗、稱重傳感器、測速裝置、交流變頻器、稱重控制儀表等。多臺定量給料機的組合應用，就構成一個配料系統。

　　工作原理：

　　當物料通過稱重給料機時，稱重傳感器檢測到皮帶上的物料重量轉換成電壓信號，送入稱重顯示儀表，測速傳感器檢測到皮帶的速度信號，送入稱重顯示儀表；稱重顯示儀表把接收到的重量信號及速度信號進行處理，得到物料的累積重量及瞬時流量，并分別在稱重儀表上將瞬時流量和累計重量顯示出來。儀表也可同時輸出正比于瞬時流量的4-20mA模擬電流信號和RS485通訊信號，傳送給DCS系統進行處理，顯示電子皮帶秤的瞬時流量和累計量以及自動化管理。

　　主要用于：

　　塊狀、顆粒、粉末物料的連續稱量給料配料。

　　適用于：

　　糧食、水泥、建材、化工、冶煉、煤炭、糧食等行業。

　　例：水泥行業中，原料（生料）磨、水泥（熟料）磨的配料控制，需同時不間斷（連續）、將不同物料按一定比例定流量的配料。因此，定量給料機配料系統大多是多臺配合使用，同時運行、輸送物料、流量控制和稱量累計。

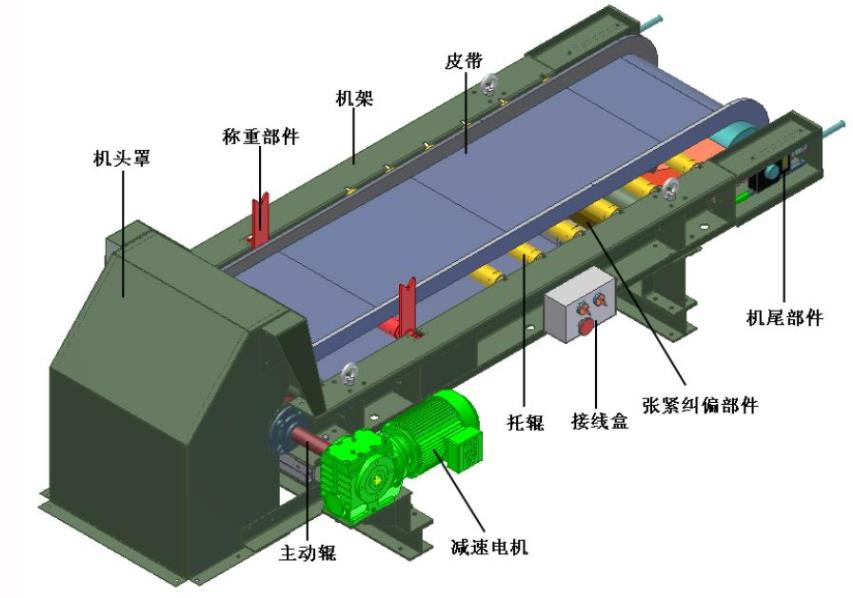

　　設備組成：

　　輸送系統：輸送機架、驅動裝置、計量膠帶、清掃器、自動糾偏。

　　稱重系統：稱重傳感器、稱重儀表、速度傳感器。

　　電控系統：控制柜、（控制電器件）變頻器（選裝）。


　　技術參數：

　　l 系統給料精度：±0.25%~2%

　　l 帶速度：≤0.5m/s

　　l 物料溫度：＜80℃

　　l 拖動電源：380V±10% 50HZ

　　l 儀表電源：220V±10% 50HZ

　　l 輸送能力：1t~700t/h

　　工作條件：

　　l 環境溫度：

　　l 機械：-20℃～50℃

　　l 儀表：-20℃～40℃

　　l 電源電壓：220V（±10%、-15%）50HZ±2%

　　稱重儀表：

　　l 顯示器為四行屏幕顯示，顯示瞬時流量、累計量、皮帶機運行參數；

　　l 滾動菜單，可作參數輸入設定中文顯示，操作簡單；

　　l 多種標定方法，可自動零點和間隔，自動零點跟蹤；

　　l 通訊接口（可選）：標準RS~232C、RS485接口。

　　l 如有需要，可提供MODBUS通訊功能。

　　l 可以設定的流量，軟件PID調節，實現DCS自動配料系統控制；

　　l 輸入輸出端口多：三路可編程輸入端口、三路可編程輸出端口；

　　l 打印接口（打印機可選）.

　　l 調試方便：中文菜單，自動零點校準、自動間隔校準、故障自診斷.

　　l 故障報警：高流量報警、低流量報警、停機報警、外報警等多種報警信號；

　　l 通訊功能：標準RS232和標準RS484接口，波特率可調，地址可設置，可以多臺儀表進行聯網；

　　l 稱重儀表有面版嵌入式和壁掛式兩種，可滿足各種現場的不同要求。

　　l 數據遠傳：

　　a模擬量：實時流量通過電流信號（4－20mA，可選），累計量通過脈沖信號輸出。

　　b數字：通過通訊的方式將所有數據傳至上位機。

　　稱重傳感器：

　　我公司選用的稱重傳感器為電阻應變片式拉（壓）力傳感器。

　　主要技術參數：

　　l 非線性：小于額定輸出的0.05%；

　　l 重復性：小于額定輸出的0.03%；

　　l 滯后：小于額定輸出的0.03%；

　　l 溫度靈敏度：零值時為±0.003%/℃ 滿值時為±0.004%/℃

　　l 安全過載：150%

　　測速傳感器：

　　l 連接在專用的測速滾筒上，可消除通常測速裝置中摩擦輪與皮帶間因打滑所產生的誤差；

　　l 鑄鋁外殼，具有良好的屏蔽性，封閉性能好，適用于戶外安裝；

　　l 無碳刷式脈沖發生器，不需調整、校準、無需維修；

　　l 最新的軟連接技術，更有效地保證了測速精度；

　　l 測速范圍：0-4.0m/s


　　訂購稱重給料機需提供以下參數：

　　l 皮帶寬度 B= mm

　　l 正常流量 Q= t/h

　　l 皮帶機速度 v= m/s

　　l 上位機通許方式

　　l 皮帶輸送機長度 L= m

　　l 輸送物料名稱
