葉輪給煤機

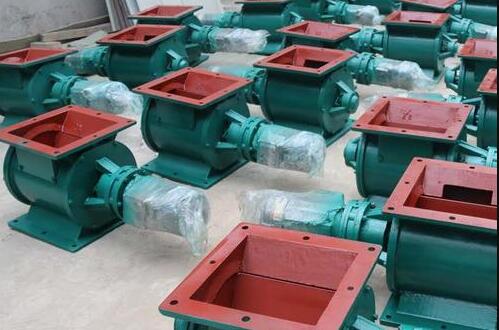

葉輪給煤機是一種定量給料設備,葉輪給煤機主要用于將上部料倉中的干燥粉狀物料或小顆粒物料連續、均勻地喂送到下一設備中去,具體一點是葉輪給煤機廣泛適用于水泥、建材、化工、冶金及輕工業等部門物料輸送系統作給料設備之用。通常為方形法蘭口的葉輪給煤機和圓形法蘭口的剛性葉輪給煤機,也可以定制生產上方下圓或者下圓上方的法蘭接口,從而達到與上下級設備的良好配合。
葉輪給煤機通過減速機出軸直接與主軸剛性聯接,從而帶動主軸和葉輪旋轉。葉輪上裝有若干個葉輪片,其上裝有橡膠密封片,用壓板壓緊,密封片緊貼外殼內壁。當電機旋轉時,主軸、葉輪同時旋轉,物料從上部料倉通過進料口進入葉輪槽內,旋轉的葉輪把物料帶到出料口喂送出去。
葉輪給煤機由帶格室旋轉葉輪、機體、及新型擺線針輪減速電動機等部分組成,體積小,工作可靠,密封及耐磨性能好,葉輪給煤機工作原理是當葉輪由傳動機構驅動在機體內旋轉時,上部分離器落下的粉粒物料便由進料口進入葉輪格室,并隨著葉輪的轉動而被送至卸料口排出,在整個工作過程中,能連續定量供料和卸料。
葉輪給煤機是一種主要用于火力發電廠縫式煤溝的撥煤機械,分橋式、門式、雙側三種形式,分別滿足不同的工作需求。
技術特點
葉輪給煤機由機架、葉輪傳動機構、行走機構、電氣控制和除塵裝置等主要部分組成。通過放射狀葉輪的旋轉和縱向軌道的移動,將煤溝平臺上面的原煤撥落到輸煤皮帶子上。
葉輪給煤機構采用變頻無級調速實現給煤量的調節,達到連續、定量的給煤目的。
1、撥煤機構能夠在沿煤溝縱向行走中撥煤,無空行程,也可定點給煤。
2、采用變頻調速,煤量調節均勻、穩定、可靠。
3、突破傳統密封方式,采用先進的密封技術,有效解決了葉輪傳動軸垂布置的軸承密封問題。
4、設有除塵裝置,采用有效的仰塵方式,改善了工作環境。
葉輪給煤機主要用于火力發電廠縫隙式煤溝的給煤設備,通過設備沿軌道前后行走和撥煤葉輪的轉動,將單側或兩側煤溝槽的原煤連續、均勻地?fù)艿矫簻陷斆耗z帶上,能在行走中給煤,也可定點給煤,是適用于煤炭、化工、建材、礦山、冶金等行業實現連續給料。
Q(M/S)-YG型葉輪給煤機撥煤傳動機構在葉輪的下方,撥煤傳動機構也可以在葉輪的上方,是性能較高的給煤設備,葉輪給煤機有橋式,門式兩種結構。
葉輪給煤機特點:
1、該機撥煤機構能在煤溝軌道前后行走中撥煤,無空行程。亦可定點撥煤。
2、撥煤和行走系統,有各自獨立的傳動機構,便于安裝、檢修,傳動機構全部采用封閉式結構。
3、撥煤傳動機構可無級調速,能根據現場需要調整給煤量,還裝有安全聯軸節,保證運行安全。
4、根據用戶需要可配備除塵裝置,改善工作環境。
葉輪給煤機工作原理:
葉輪給煤機的工作原理是通過葉輪給煤機的旋轉和行走機構,將煤均勻地從縫隙煤槽拔到皮帶上,從而完成揚撥煤作業。
其他部件實現方式:
1、 通過電氣控制系統進行各種控制及控制方式切換。
2、 通過主傳動電機拖動葉輪旋轉,并通過變頻器在出力范圍內進行無級調速。
3、 通過葉輪的旋轉將煤連續、均勻地?fù)艿捷斆浩C(jī)上。
4、通過行走機構使機器停止或往返行走于軌道上。當機器行***煤溝端頭或兩機相遇時,通過機側的行程開關及接近開關自動返回拔煤。
5、 通過***裝置消抑煤炭等物料下落產生的粉塵。
6、機器過載、力矩臂動作及短路時,能自動切斷電源,使機器停止工作。
葉輪給煤機結構及性能:
主要由機架、行走機構、撥煤機構、電器控制系統、滑線支架、噴霧降塵裝置等部件組成。
1、機架
機架為框架式焊接結構。兩側梁為矩型加筋板的封閉梁,彼此用槽鋼及鋼板聯接,撥煤機構、行走機構,電機均固定其上。
2、行走機構
葉輪給煤機行走機構由套裝減速機、主軸、傳動軸、齒式聯軸器、柱銷聯軸器、軸承殼、車輪等件組成。通過減速機使行車輪組在軌道做正向或反向勻速行駛。
3、撥煤機構
撥煤機構主要由電機、減速機、圓錐齒輪箱、葉輪組焊件等組成。葉輪組焊件是撥煤工作的關鍵部件,撥煤的葉片用螺釘固定在裝于減速機伸出主軸上的六方形葉輪座上,電機通過傳動系統,使葉輪旋轉以實現給煤。葉輪轉速的調整就可以調整撥煤量。葉輪的工作部分是葉片,葉片在撥煤工作面為耐磨板。
4、噴霧降塵裝置
供水方式采用機上置2個水箱(設在平臺兩端)。水箱上設有液位報警裝置:當水箱中水位達到預設定高及低限位時,報警裝置發出報警信號。在水箱上安裝自吸泵組及噴霧器根據需要實現噴霧降塵。
葉輪給煤機啟動前的檢查內容:
1、主傳動系統、行車傳動系統所有連接部件(聯軸器、地腳螺栓、護罩等)是否齊全,連接是否牢固。
2、葉輪的進出口有無雜物堵塞,葉片上有無雜物纏繞,護板是否變形,落煤斗是否暢通。
3、各減速箱油位是否正常,是否合格,結合面是否嚴密,有無漏油等。
4、行車軌道上是否有障礙物,軌道是否牢固、平直,軌道兩端的行程開關擋鐵是否牢固。
5、電氣部件的絕緣是否合格,電源滑線是否接觸良好,接線是否良好。
6、與其配套使用的皮帶機、煤溝是否具備運行條件。

一、產品用途
葉輪給煤機用于火力發電廠縫隙式煤溝,它可沿煤溝縱向軌道行走或停住一處將煤定量、均勻、連續地?fù)艿捷斆浩稀?/div>
本公司現生產的葉輪給煤機按傳統方式分為上傳動和下傳動,按結構型式可分為橋式和門式,按給料方式可分為單側和雙側兩種。廣泛用于煤炭、采礦、冶金、建材、化工等行業。
二、產品結構
1.主傳動為國內獨創的上(下)支撐、上(下)傳動結構,傳動系統采用密封式結構。
2.傳動結構先進,采用變頻調速與硬前面圓弧個齒正交行星齒輪減速機,結構極為緊湊,壽命長,傳動可靠。
3.本設備帶有獨特的葉輪移出機構,當葉輪主傳動故障時,不需就地卸掉葉輪爪即可方便地將葉輪移出開到檢修段檢修。
4.葉輪可在出力范圍內無級調速,適應各種運行工況。
5.本設備自帶輪組千斤頂,更換輪組輕松、方便。
6.走行輪組采用第三代輪組,卓越的結構保證了運行時不發生啃軌、出軌、偏離等事故。
7.葉輪帶有防纏軸保護,從而避免了鋼絲繩、鐵絲、石棉繩等雜物纏任軸上不易清理的狀況。
8.主傳動系統采用先進的力矩臂保護,確保設備安全、平穩運行。
9.供電方式為滑觸式或拖纜,本機電控系統與集控盤的組合,極易實現程控、就地控制及遠距離操作。
l 0.本機配有側傾鎖緊機構及除塵裝置。
三、型號說明
四、供貨范圍
1.主機 2.電氣控制箱 3.受電裝置
五、訂貨須知
1.標明選用設備的型號、生產能力、最大給料粒徑、輸煤膠帶寬度。
2.注明安裝形式(左裝或右裝)及煤溝橫、斷面圖。
3.注明傳動方式、結構型式。
4.本公司承攬非標設計和現場技術改造服務。
