ICS-20A電子皮帶秤

ICS-20A,電子,皮帶,秤,一,、,皮帶,秤,結構,特征

一、皮帶秤結構特征：
1、結構簡單、力傳遞環節少，安裝簡捷方便；
2、獨特的矩形杠桿，剛性好，無形變；
3、無摩擦橡膠耳軸支承，防腐蝕、防潮、抗振動；
4、抗側向力，抗水平分力，有效的減少了皮帶跑偏和落料偏移對系統精度的影響；
5、稱重傳感器為拉式，調整方便、靈活、可靠、精度較高；
6、30A型采用無杠全懸浮式結構，單托輥、稱重區小，主要用于進出料口中心距較短的帶式輸送機上，或用于傾角隨時變化的皮帶式輸送機上，如應用于堆取料機。

二、皮帶秤主要技術參數：

	20A型	20B型	30A型
檢定精度	±0.5%	±0.5%	±1%
稱重范圍	1—4000t/h	1—4000t/h	1—4000t/h
皮帶寬度	500—2000mm	300—2000mm	300—2000mm
皮帶速度	0.1—4m/s	0.05—2m/s	0.1—4m/s
標準長度	2400 mm	300—1200mm
皮帶傾角	≤18°	≤18°	≤18°

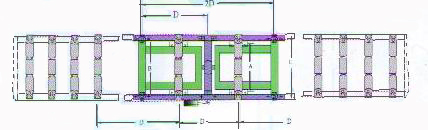

三、皮帶秤外形及安裝尺寸：

輸送機	DT75	DT11	DT75	DT11	DT75	DT75
帶寬	A		B		C
500	516	536	720	740	770	790
650	666	686	870	890	920	940
800	866	886	1070	1090	1120	1140
1000	1086	1076	1300	1290	1350	1340
1200	1336	1326	1550	1540	1600	1590
1400	1536	1526	1750	1740	1800	1790
