無源液壓皮帶調偏裝置

帶式輸送機經過很多年的發展,已被電力、冶金、煤炭、化工、礦山、港 口等行業廣泛采用，是成為各國爭先發展的行業。由于皮帶機安裝基礎不牢 、運轉不靈、負荷變化、落料沖擊的變化等因素，造成皮帶運行 跑偏現象。 目前國內皮帶機防跑偏裝置，主要是機械固定式調偏器，其次是液壓器裝置和電磁減速機器。液壓皮帶居中裝置由于液壓傳動原理的不同，和傳動結構不同，又衍生四種形式的液壓皮帶居中裝置。 我公司技術開發部，分析研究各種結構形式的皮帶居中裝置，和不同工 況形式的皮帶機，研制出性能穩定、動作平穩、調偏效果明顯的液壓居中裝置。該產品利用皮帶動能，無需其他動力源，全自動預防和處理皮 帶跑偏現象，使皮帶處于設定的范圍內運行。

我公司設計制造的  無源液壓皮帶調偏裝置和其它液壓調偏器有如下不同之處：1、液壓傳動原理簡單；2、具有處理鎖定功能；3、液壓系統 增強清潔處理和油泵自吸功能；4、安裝、檢修、維護方便，一人可搞定。

1、HL-YT 型無源液壓皮帶調偏裝置具有自動檢測皮帶跑偏和給以調整，使皮帶始終在設定的范圍內運行。

2、HL-YT 型無源液壓皮帶調偏裝置無需電源，結構簡單，性能可靠，安裝維護方便。

3、HL-YT 型無源液壓皮帶調偏裝置控制調偏托輥組，具有鎖定功能。

4、HL-YT 型無源液壓皮帶調偏裝置對皮帶檢測調整時，不磨損皮帶。

5、HL-YT 型無源液壓皮帶調偏裝置適應任何惡劣的環境，不怕水和灰塵。

6、建議 20 米內長皮帶安裝兩組，20 米以上安裝間隔為 10～20m/組。

1、HL-YT 型無源液壓皮帶調偏裝置當皮帶跑偏，檢區輪與皮帶接觸為浮動摩 擦（接觸摩擦力大小可調），對皮帶邊緣無磨損。機械調偏器檢區檔輪與皮帶接觸為強行摩擦（接觸摩擦力無窮大）， 對皮帶邊緣及易磨損。

2、HL-YT 型無源液壓皮帶調偏裝置是全液壓控制，不因環境條件惡劣，動作靈活，定位準確，而機械調偏器則反之。

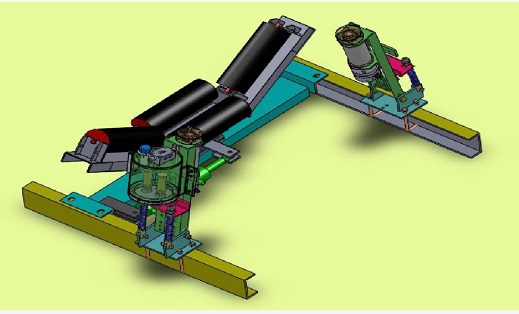

液壓皮帶居中裝置是由檢測傳動輪、油泵、油缸、油箱閥組總成、油管總成、固定角鋼等。當皮帶運行跑偏時（左側或右側），皮帶邊源與檢測傳動輪接觸，檢測傳動輪旋轉并帶動油泵輸出壓力油， 壓力油經過油管進入油箱閥組， 油箱閥組的液動滑閥動作換向，換向的壓力油經油管到油缸，油缸動作，帶動調心托輥旋轉。使托輥的線運動方 向與皮帶運動方向形成一個夾角，產生摩擦力驅動皮帶， 使皮帶始終鎖 定在設定的范圍內運行。從而避免皮帶跑偏落料、跑偏停機、跑偏撕帶，達到保護皮帶機正常運行。

1、需方提供皮帶機型號和槽形托輥直徑（89/108/133/159），以便 確定選型，同時現場還有與之相配套的調心托輥。 2、液壓皮帶居中裝置主要有兩大系列

2、Ⅰ型系列，實用于 TD75 型皮帶機

3、Ⅱ型系列，實用于 DTⅡ型皮帶機 除以上兩大系列外，本公司派技術人員，根據現場需要進行測繪設計制造。

4、HL-YT 型無源液壓皮帶調偏裝置根據皮帶機的膠帶有上下兩層,故分為上皮帶調偏裝置和下皮帶調偏裝置。5、由于皮帶機有單向運輸和雙向運輸(可逆皮帶),分為單向皮帶調偏裝置和雙向皮帶調偏裝置兩個品種。





皮帶寬 B	托輥		Q*d	E	H1	a*b	A	L	設定距離 F	皮帶機型號
	D	L1
650	89	240	130*M12	920	180	75*75	870	620	700	DT75
		250		950	190	100*48	890			DTII
800		305		1130	190	75*75	1070	670	850	DT75
		315		1150	200	100*48	1090			DTII
1000	108	375	170*M16	1360	220		1300	720	1060	DT75
		380		1350			1290			DTII
1200	108   （133）   （159）	455	200*M16	1610	250		1550	790	1260	DT75
		465		1600	270	120*53	1540			DTII
1400		525	220*M16	1810	250		1750	840	1460	DT75
		530		1800	270		1740			DTII
1800	159	675		2280			2210		1870	DT75
2000	159	750		2480			2400		2070	DT75
