全懸浮陣列式拉姆齊ICS-30型電子皮帶秤
作者:admin 閱讀量:次 發表時間:2021-06-11 08:16
全,懸浮,陣,列式,拉姆,齊,ICS-30,型,電子,皮帶,
電子皮帶秤是皮帶輸送機輸送固體散狀物料過程中對物料進行連續自動稱重的一種計量設備。它可以在不中斷物料流的情況下測量出皮帶輸送機上通過物料的瞬時流量和累積流量。皮帶秤根據秤架的結構形式分為30、20、17、14,具體價格根據皮帶秤的尺寸,型號,參數來確定
ICS-30系列電子皮帶秤動態累計誤差≤±1%,適用于精度要求不高,安裝要求簡便的場合,可為產品生產的過程控制和產量監控提供瞬時流量和累計量。ICS-30系列電子皮帶秤主要由稱重部分、測速部分、積算部分、通訊部分四大部分組成。稱重橋架橫梁中的稱重傳感器檢測皮帶上物料的重量信號,測速傳感器檢測皮帶的運行信號,積算器將接收到的重量信號和速度信號,進行放大、濾波、A/D轉換后進入CPU進行積分運算,然后將物料的瞬時流量和累計重量在面板上顯示出來,積算器(稱重儀表)具有可選的聯網、通訊、打印、DCS聯機等功能。 電子皮帶秤系列有皮帶寬度500-2200mm等規格的產品。
系統組成:ICS-30系列皮帶秤主要由四部分組成:ICS -30型懸浮式稱重橋架、稱重傳感器、60-12C測速傳感器。RM2001型積算器。
﹡徐州拉姆齊機械設備有限公司ICS-30型電子皮帶秤稱重橋架:

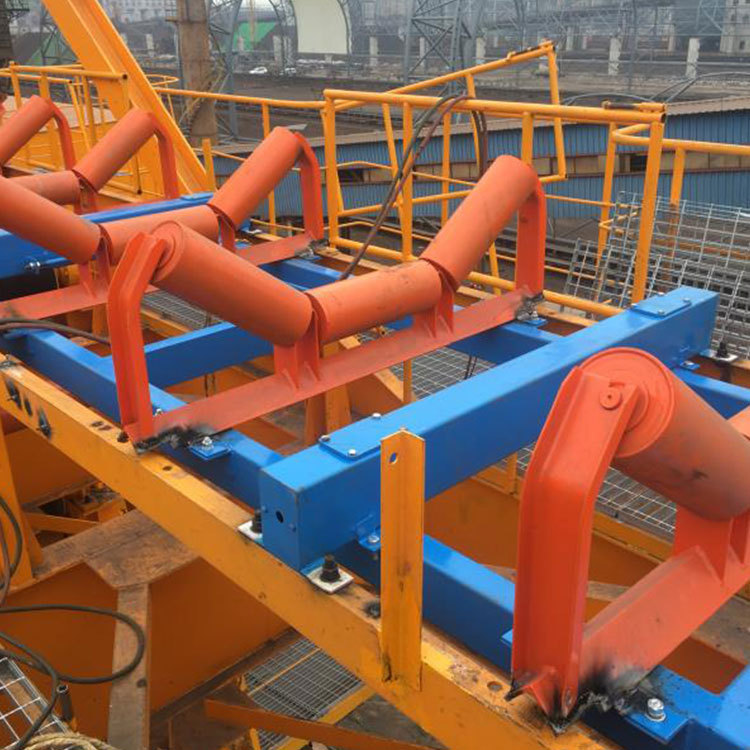

采用單托輥ICS-30型稱重橋架,無杠桿、全懸浮的結構設計,穩定可靠,該結構設計用鏈碼標定基本接近實物標定值,全封閉、防潮、防塵、防腐及減少物料堆積,不會發生使用刀口裝置和軸承裝置帶來的零點不穩定等問題。單件式結構,無運動部件,安裝容易,不需維護。
﹡徐州拉姆齊機械設備有限公司公司ICS-30型電子皮帶秤積算器:
型號:RM2001型積算器。
電源:220VAC ,50HZ
功率:50W
﹡徐州拉姆齊機械設備有限公司公司ICS-30型電子皮帶秤稱重傳感器:
平臺型電子應變傳感器,特殊設計的應變補償。具體技術如下:
外殼:密封保護
非線形:<0.03%FS
非重復性:<0.01%FS
蠕變:<0.02%FS
溫度靈敏度:間隔0.0008%FS/ F°
零點:0.0015%FS/ F°
過載能力: 傳感器容量的150%
﹡徐州拉姆齊機械設備有限公司公司ICS-30型電子皮帶秤測速傳感器:
ICS-30系列電子皮帶秤標準配置均采用60-12C型測速傳感器,它可以直接安裝在尾部滾筒、測速滾筒或測速滾輪上,測速滾筒/滾輪安裝在回程皮帶的上表面,消除了皮帶打滑造成的影響,該測速傳感器為數字式無炭刷脈沖發生器,皮帶運行時,測速傳感器發出一系列速度脈沖,每一個脈沖代表皮帶行程的一個單位長度,脈沖頻率和皮帶速度成正比。
測速傳感器外殼材質為鑄鋁,能適用于露天工作環境。
交流脈沖發生器不需要調整或更換炭刷。
