標準鏈碼、鏈碼藏箱、鏈碼卷揚CLM系列校驗裝置，符合中華人民共和國國家計量檢定規程JJG1995-2002的規定，是一種模擬負荷標準器，可作為電子皮帶秤和稱重給料機的校驗標定器具，能方便地校準和修正電子皮帶秤的計量精度。

　　一、工作原理：

　　電子皮帶秤調零后，標準重量的砝碼在皮帶運行時，動態模擬物料狀態，藏箱鏈碼模擬皮帶上每米物料的負荷置于運行中的皮帶上，兩端用軟繩呈“八” 字形牽拉以防走偏或同皮帶一起滑行，其長度應能覆蓋電子皮帶秤的稱重托輥以及前后二組托輥，。記錄皮帶一圈的長度和運行的圈數，為鏈碼的標稱值之積作為“基準值”。鏈碼通過秤體把重量傳給稱重傳感器，此時的皮帶運行速度為恒速，稱重儀表運算并顯示出瞬時和累計量。稱重儀表的累積量與基準值進行比較，確定電子皮帶秤的實際誤差是否在要求范圍內，檢定其計量精度是否合格。

　　二、系統構成及特點：

　　CLM型鏈碼標定裝置，由滾球、鏈片、內外連板和掛環等組成。

　　●標定精度高(靜態0.03％，動態0.1％)；

　　●結構簡單、造價低，接近實際；

　　●體積小，搬運方便；

　　●操作簡單方便，工作效率高；

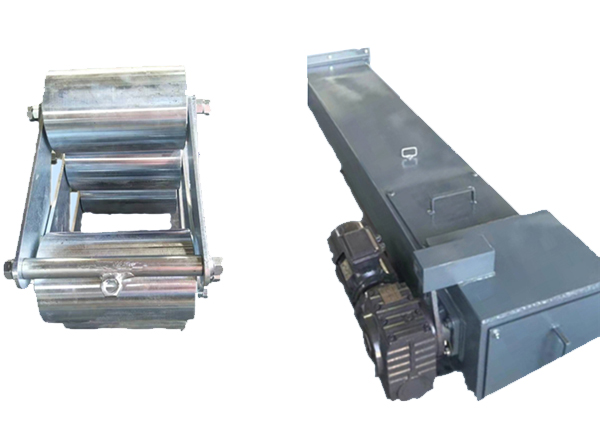

　　三、鏈碼藏箱（儲箱式鏈碼）、鏈碼卷揚（卷揚式鏈碼）

　　★若選用自動收卷裝置時，整條鏈碼的放落、收卷均由電動卷揚機構來完成，更加方便、簡捷、省力。

　　四、鏈碼收放可選用：卷揚式、臥式 （藏箱式）；

　　●卷揚式為電機減速機帶動卷盤卷筒，由電控裝置實現對鏈碼的自動收放；

　　●臥式是鏈碼存放在箱體中的形式，平常不用時存放在箱體中，使用時由電控裝置操作，將鏈碼自動放至秤體上方的皮帶上，常用于輸送機上方空間較小的場合。

　　五、設備主要特點：

　　● 鏈碼安裝在皮帶上方位置，校驗過程方便快捷，自動化程度高，省時省力，準確可靠；

　　● 當輸送機上方有較大空間時，可選用卷揚式收放裝置，而當空間較狹窄時，可選用臥式收放裝置；

　　六、主要技術參數：

　　●鏈碼重量 5、10、20、30...200(kg/m)

　　●鏈碼精度 M11級

　　●秤 容 量 1-6000t/h

　　●皮帶寬度 500-2200mm

　　七、工作環境要求：

　　◆ 環境溫度：-35℃-65℃；

　　◆ 電源：220VAC（+10%/-15%），50HZ（±2%）控制回路部分

　　380VAC（+10%/-15%），50HZ（±2%）收放驅動部分
