適應范圍：
      皮帶秤配料系統（配料秤）分為HD-JSP集散式和HD-JZP集散式，是以卓越的電子皮帶秤系統為基礎，以過程控制和數據采集為依據，經過多年經驗而研制的具有國內高水平的配料控制系統。它適應了各種散裝物料在膠帶輸送過程中進行的物料計量配比，成為冶金、焦化、化工、燒結、球團、選礦、建材、輕工、水泥、食品、化肥等行業在生產過程中進行控制的理想設備。
工作原理

      圓盤給料機或其它上位輸送機輸送物料到單機皮帶秤，單機皮帶秤的重量信號，速度信號進入積算器，并在積算器內部進行處理和顯示，同時，輸出與流量成正比的4~20mA電流信號都智能調節器，調節器根據用戶設定的PID參數及理想控制值，輸出4~20mA電流到電機控制器，并由其調節給料機速度快慢，從而達到控制給料量的目的。

系統組成：
      配料系統主要由現場生產設備，單機皮帶秤（包括輸送機系統、皮帶秤體、稱重儀表、稱重傳感器、測速傳感器設備）、調節器、變頻控制器、PLC、電氣控制柜、上位機、系統軟件以及料位檢測裝置等組成。
系統主要特點：
◇根據生產工藝要求，通過最優PID計算，自動控制給料機出力，調整欲配物料流量，使配料系統實現最佳配比，滿足配料精度；
◇根據生產要求，程序可以設置最佳開關時序，較好地解決料頭，料尾及剩料問題；
◇系統具有自動/手動無擾切換功能；
◇配料秤具有自動調零、掛碼標定、鏈碼標定、實物校驗、數據掉電保持等功能；
◇數字調節器具有可選的P、PI、PD、PID等控制算法，具有系統參數掉電保持等功能；
◇可自動檢測料位高度，動態模擬料倉料量，具有料倉料量高低限報警功能；
◇自動檢測圓盤給料機或其它上位輸送機堵料狀態，進行報警，智能提供斷料事故信號，滿足配料工藝要求；

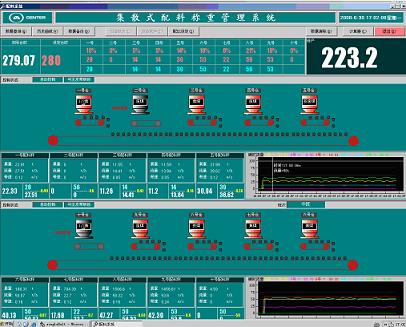

◇通過計算機開關量數據采集機工業網絡通訊技術，可實時動態模擬整個配料流程，動態畫面逼真，界面友好；
◇系統可動態追加生產配方及開關時序，可方便的修改，查詢，打印配方及開關時序；
◇可動態顯示實時配料曲線，配料棒狀圖及歷史曲線；
◇系統可查詢打印班、日、月報表，可實現隨機及定時打印班日報表；
◇支持網絡數據共享，支持32位ODBC開放式數據，上網機經網絡管理員授權后都可以查詢相關數據，支持WINDOWSNT,NOVELL局域網，也可通過調制解調器撥號上網；
◇該系統軟件支持WINDOWS多進程多線程機制，代碼優化極佳，執行速度較快，占用系統資源較少；
主要技術參數：
◇計量誤差：≤±0.5%或≤±1.0%
◇環境溫度：-20℃～70℃
◇系統配料能力范圍：0～800t/h
◇料位測量精度：±0.5%或±1.0%
◇電源：380/220VAC、50HZ
◇電流輸出：0～20mA或4～20mA正比于單機皮帶秤流量
◇通訊網絡：RS-485/422

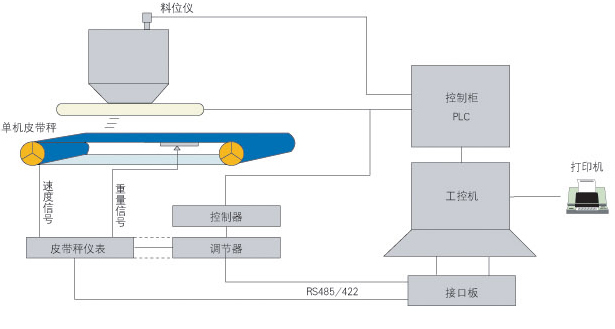

集散式配料系統硬件分布示意圖
