SY-CLM-Ⅱ型卷揚/箱式鏈碼

概述

SY-CLM型鏈碼校驗裝置是對安裝在皮帶輸送機上的電子皮帶秤進行動態校驗的設備，廣泛應用在電力、冶金、化工、碼頭、建材、煤礦等使用電子皮帶秤計量散狀物料的場合。

工作原理

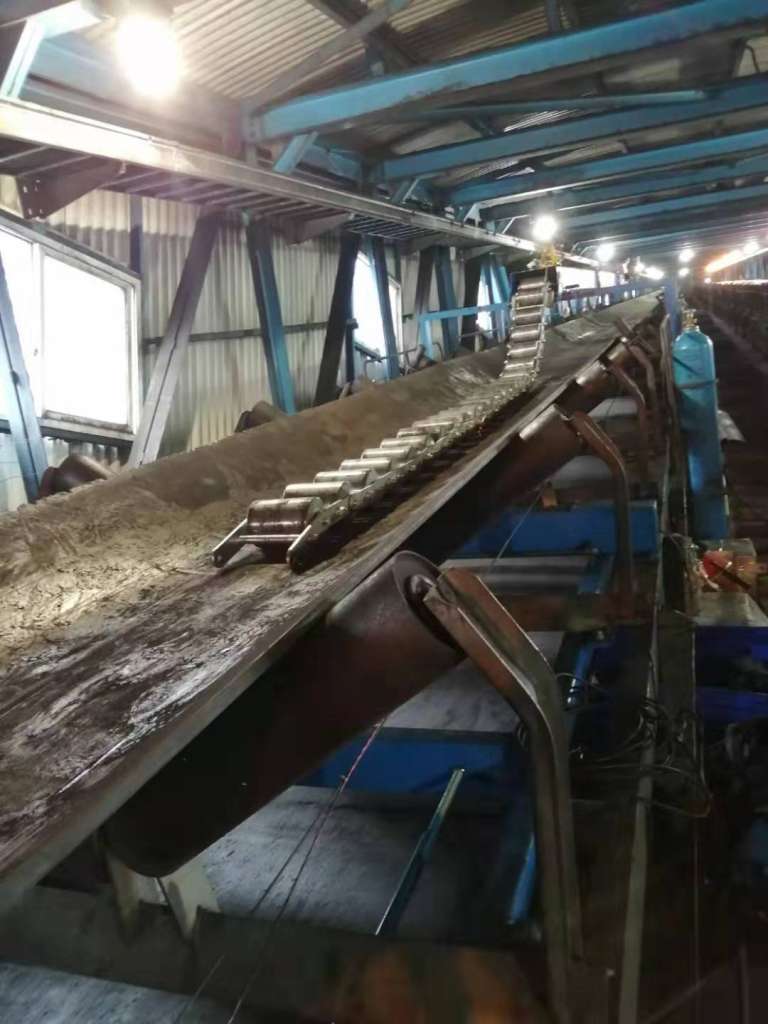

SY-CLM型靜態鏈碼校驗裝置安裝于電子皮帶秤秤體處的輸送機上方位置，本裝置在對電子皮帶秤校驗時，可自動平穩地將鏈碼落放在皮帶秤秤體上，以完成對電子皮帶秤準確度的靜態校驗。
結構形式：本裝置收放鏈碼有兩種形式可選，卷揚式或臥式。

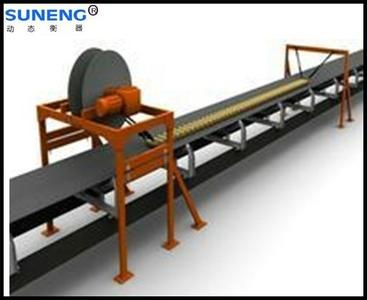

卷揚式：為電機減速機帶動卷盤卷筒，由電控裝置實現對鏈碼的自動收和放。

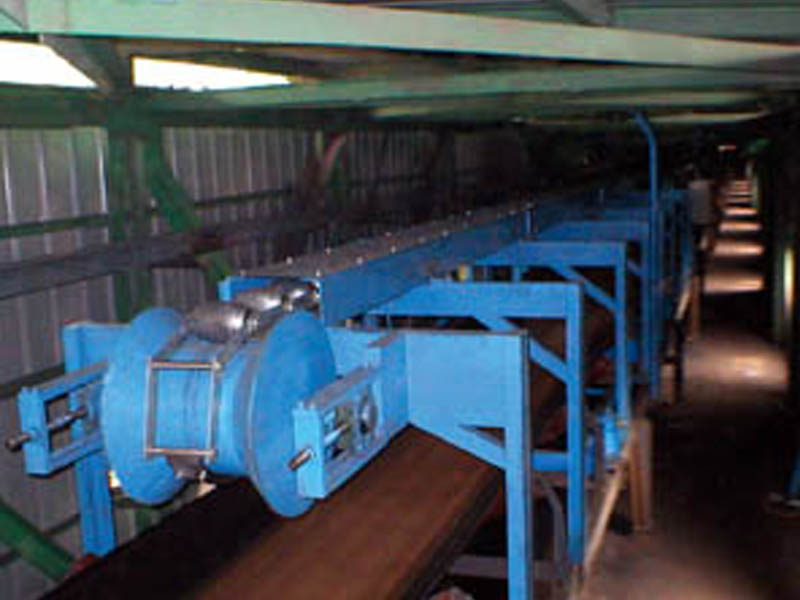

箱式：是鏈碼存放在箱體中的形式，平常不用時存放在箱體中，使用時由電控裝置操作，將鏈碼自動放至秤體上方的皮帶上。

主要特點

◆ 鏈碼安裝在皮帶上方位置，校驗過程方便快捷，自動化程度高，省時省力，準確可靠；

◆ 鏈碼的收放均由電控系統自動操作，并設有遠方輸出接點，供程控室遠控；

◆ 當輸送機上方有較大空間時，可選用卷揚式收放裝置，而當空間較狹窄時，可選用臥式收放裝置；

主要技術參數:

鏈碼單位重量(kg/m)	5、10、20、30、40、50、60、70、80、90、100、110、120、130、140、150、200
鏈碼精度	M11級
系統精度	±0.1%
校驗皮帶秤容量	1-6000t/h
適用輸送帶寬度	500-2200mm
總功率	4kw
儀表輸出接口	RS232/485,4-20mA，固態繼電器脈沖輸出
