ICS-ZL陣列式高精度電子皮帶秤

　　一、概述

　　徐州三原公司是國內最早從事高精度電子皮帶秤，開發、設計、生產制造的專業化公司，在國內享有很高的盛名，被數以萬計的各行各業的客戶所贊譽。在智能制造行業創新發生天翻覆地變化的今天，徐州三原公司再一次扛鼎祭起中國計量行業發展的大旗；緊跟國際計量行業發展的步伐，與時俱進，消化吸收，創新發展.徐州三原正是在此背景下，吸收借鑒德國西門子技術又結合國內實際情況開發出一套高精度，自動校驗，性能穩定可靠，長期免校驗的高精尖高精度電子皮帶秤，該款設備在技術性能上和實際使用效果上領先甚至超越了國際上的同類產品，再一次站到了同行業的前沿，成為國內外計量行業的領航員標桿。

　　適用范圍

　　該型ICS系列高精度電子皮帶秤是在皮帶輸送系統中對散狀物料進行連續計量的理想設備，用于工廠過程稱重，監測生產量、控制產品裝載及監測產品庫存量，此高精度電子皮帶秤可為企業現代化管理提供重要的信息，具有結構簡單，稱量準確，操作方便，維護量小等優點，廣泛應用于電力、港口碼頭、煤炭、冶金、化工等各行各業。

　　三、高精度電子皮帶秤工作原理：

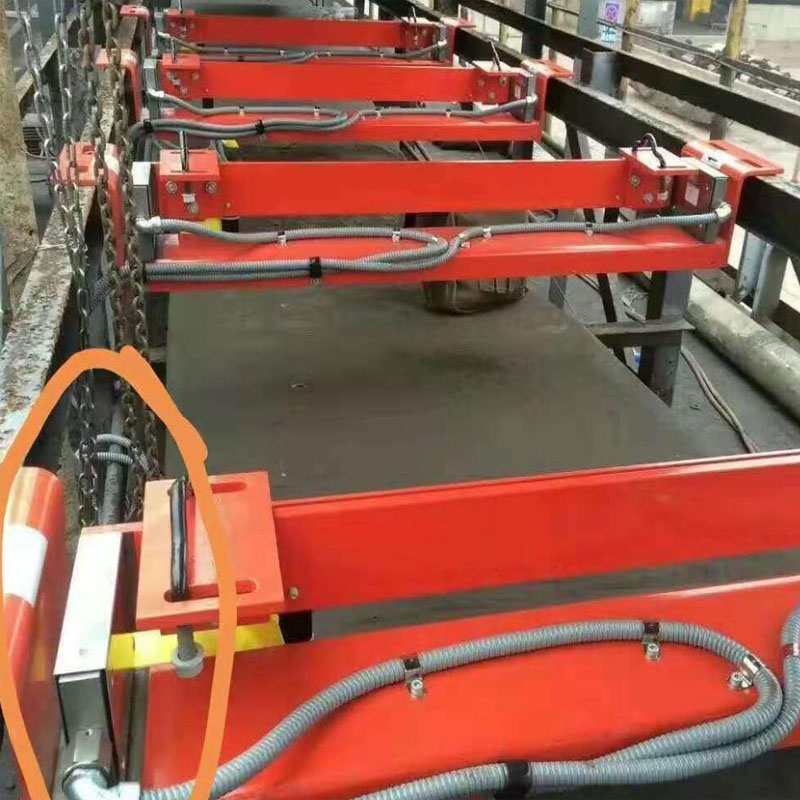

　　當物料通過多組全懸浮式稱重單元組成的高精度電子皮帶秤時，各組稱重單元既自成一體獨立稱重又連接在一起組成陣列方式同時稱重后集中輸出計量信號，多組稱重單元中的每個稱重傳感器把檢測到的皮帶上的物料重量壓力信號轉換成電壓信號，送入智能多功能稱重顯示儀表，上置式測速裝置中的測速傳感器檢測到輸送皮帶的速度信號，送入智能稱重儀表；智能稱重顯示儀表把接收到的多組稱重單元的重量信號及速度信號進行AI-∑LA處理，得到物料的累積重量及瞬時流量等數據，并分別在多功能智能稱重儀表上將瞬時流量和累計重量等顯示出來。

　　儀表也可同時輸出正比于瞬時流量的模擬電流信號或通訊信號，傳送給DCS系統進行處理，顯示高精度電子皮帶秤的瞬時流量和累計重量等數據方便企業進行現代化的自動化管理。

　　7 .

　　四、適用現場

　　皮帶寬度：500～2400mm           單元組數: 6-24組

　　皮帶速度：0～5m/s               標定精度：±0.20%

　　稱量范圍：10～17000t/h          長期穩定：±0.20%

　　皮帶傾角：0～22°               通訊協議：MODBUS

　　遠傳傳輸：1200m                 通訊接口；RS-485/232、以太網

　　輸送機型號；TD75/DTII等        性能：高精度、自動校驗、性能穩定可靠、長期運行免維護

　　五、工作條件和安裝條件

　　環境溫度：

　　機械：-40℃～70℃

　　儀表：-35℃～50℃

　　電源電壓：220V（±10%、-15%）50HZ±2%

　　六、設備組成與特點

　　組成：由多組稱重單元秤體、多只稱重傳感器、測速裝置、速度傳感器、溫度傳感器、角度傳感器、信號接收轉換器、多功能智能稱重儀表、電動自動標定裝置，電纜等安裝附件組成。

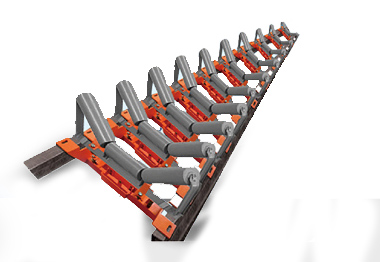

　　一款多組多單元全懸浮式稱重方陣排列組合式高精度電子皮帶秤，高精度高穩定性動態計量設備，電動自動校驗、免維護的優異效果，使用準確度誤差可長期保持在0.2%。

　?。ㄒ唬?、結構特點：

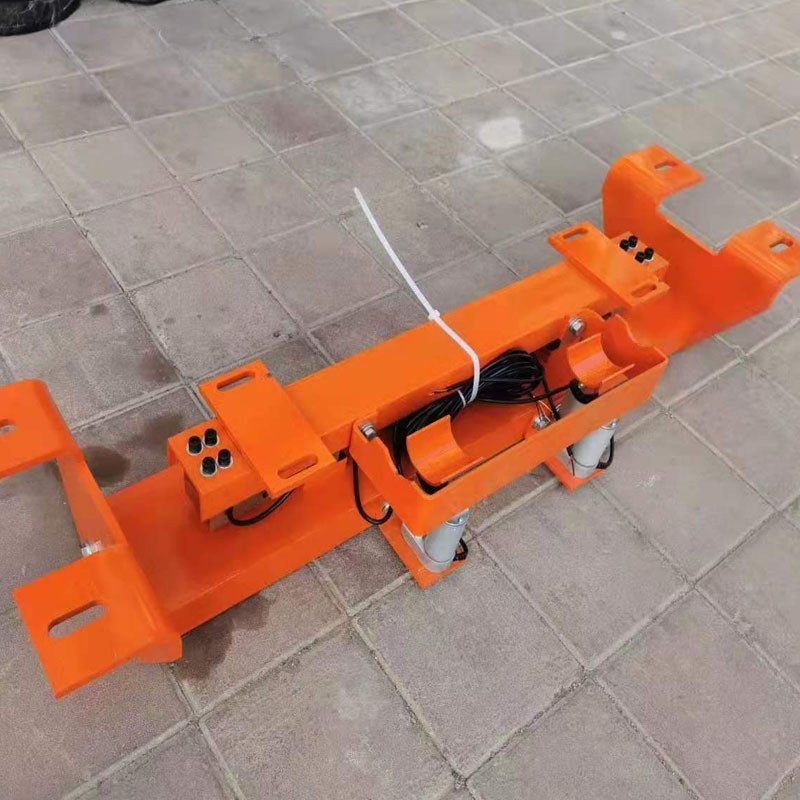

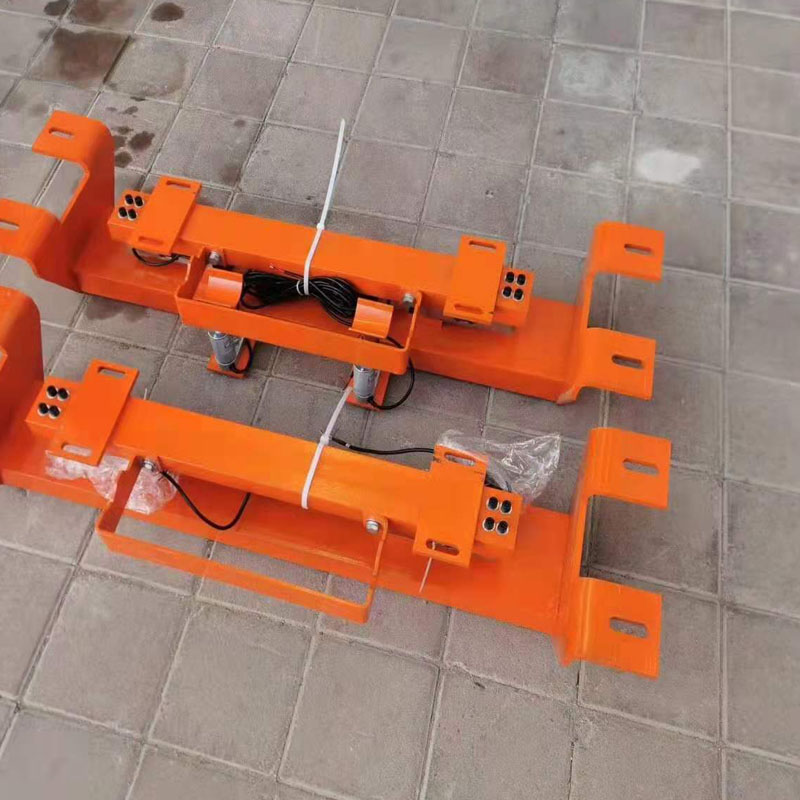

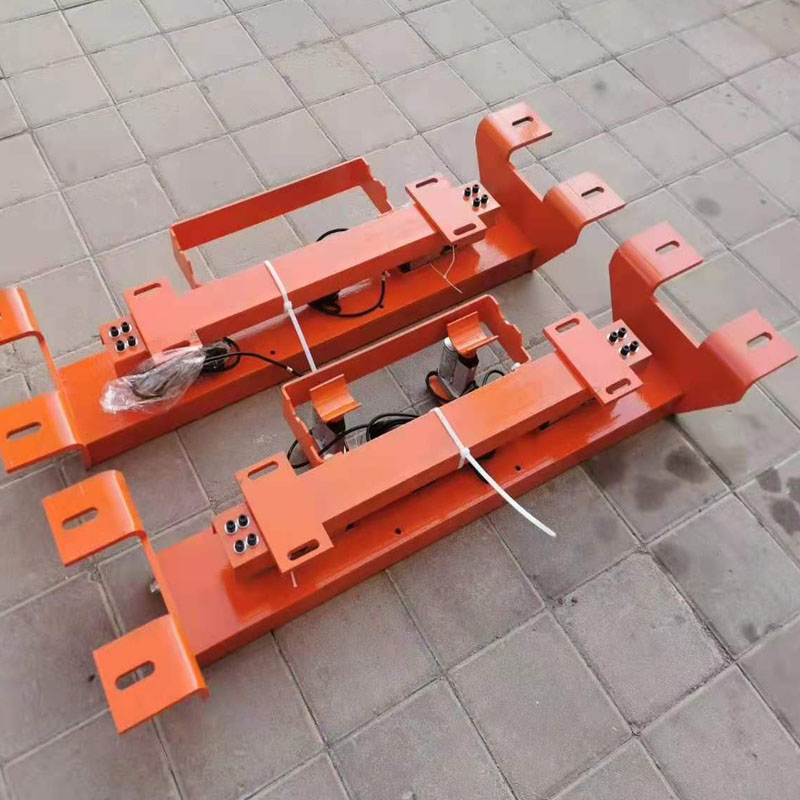

　　該結構是多組多單元稱重結構秤體支撐計量托輥，多個獨立的全懸浮結構稱重單元，開發與設計理念與傳統皮帶秤截然不同，是一款吸收借鑒德國西門子技術全新開發設計的全懸浮式稱重

　　單元，整體結構即獨立計量又聯合稱重，一般環境與特殊惡劣環境工況下都可以保證長期無憂運行，對提高和保持皮帶秤的長期穩定性和性能可靠性起到了至關重要的作用。      8.

　　傳統的一個單獨的稱重單元，其皮帶張力對精度影響非常大，在一個連續安裝多組稱重單元的皮帶中，相鄰稱重單元間的皮帶張力就大大減小，從而對皮帶秤的精度影響就微乎其微，提高了計量精度。

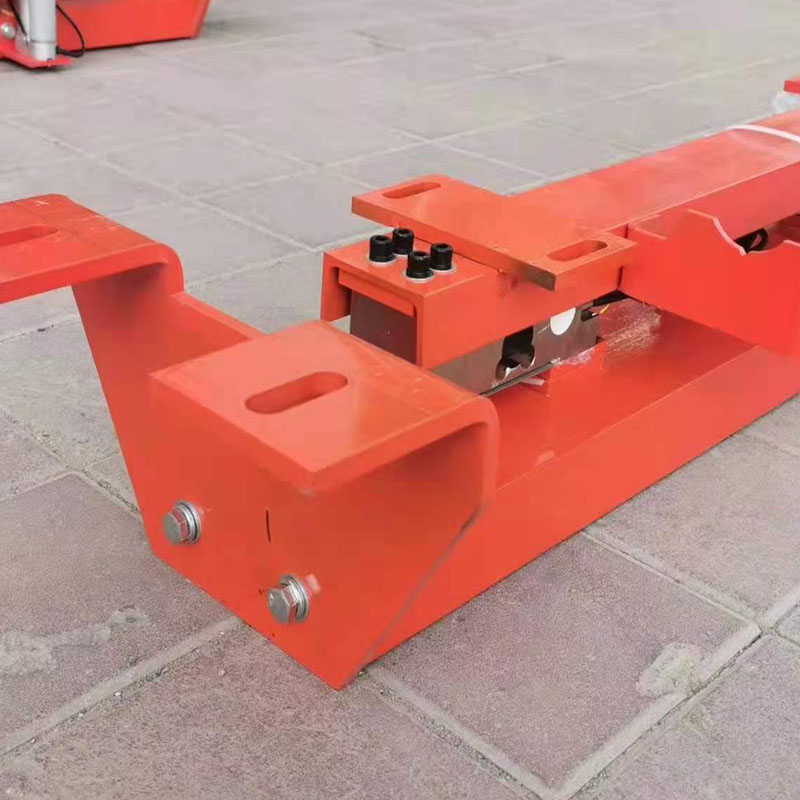

　　1、全懸浮稱重橋架，稱重托輥組采用皮帶機原有托輥組。

　　2、秤架具有足夠的剛度和強度，以適應重載、超載的工況。

　　3、單元組件結構，一次傳力，力傳遞環節少，安裝簡捷、方便；

　　4、抗側向力，抗水平分力，有效的減少跑偏和落料位移對精度的影響。

　　5、智能型，高精度，自動連續的動態電子皮帶秤，適用安裝在各種傾角的皮帶輸送機上；

　　6、多只稱重傳感器，受偏載影響小，精度高；

　　7、矩形鋼，鋼性強，使秤體表面積塵減至最??；

　　8、全懸浮式結構，無耳軸支點、無可移動件，維護量??；

　　9、結構簡便，重量輕，現場安裝快捷、方便

　　10、日常工作中免維護

　　11、標定簡易方便，可實現掛碼自動標定：

　　12、陣列式皮帶秤的特殊結構使長期穩定性取得突破性的效果， 同時消除了皮帶張力及其他外在因素對皮帶秤精度的影響，

　　（二）、技術特點：多組稱重單元組合式結構；電動自動掛碼校驗技術；數字型傳感器；方便隨時自動校驗。

　　1、精度長期穩定可靠保持在0.2%，長期免除人工維護，很大程度上降低了維護成本和勞動強度。

　　2、無故障運行時間可達一年甚至更長。

　　3、電動自動掛碼校驗可完美替代人工實物校驗和其他方式的標定鏈碼校驗。

　　4、根據輸送機長度的不同，最多可配置24組稱重單元，滿足不同帶寬不同流量不同托輥間距以及不       同傾角的輸送機。

　　5、專用傳感器對稱重托輥共面性要求降低，發貨前經過全面多項性能試驗，確保滿足技術要求。

　　6、陣列式皮帶秤可以從原本笨重的鏈碼或?qū)嵨镄ｒ?yàn)中解放出來，采用簡單方便的掛碼自動標定法，使標定簡單易行。

　　7、傳感器零點、線性、精度系數、過載、重復性、滯后等均列入AI-∑LA運算補償、校驗內容，經自動補償、校驗、糾正后的傳感器可在各種環境溫度下保持其準確性，可靠性，極大地提高了陣列式皮帶秤的長期穩定性。

　　8、適用于要求高精度計量的場所如貿易結算和比較重要的散裝物料計量。

　　9.

　?。ㄈ⒍喙δ苤悄軆x表

　　◆美國模擬器件公司24位AD,CPU為ATMEL AVR128，利用AI-∑LA算法，綜合精度優于0.01%；

　　◆“人機對話”式友好界面，操作簡單易行，顯示瞬時流量、累計量、皮帶機運行等參數；

　　◆多種標定方法，自動零點跟蹤，角度補償,溫度補償,傳感器自動糾錯,補償、校準修正；

　　◆調試方便：中文菜單，自動零點校準、自動間隔校準、自動診斷故障、自動報警.

　　◆故障報警：高流量報警、低流量報警、停機報警、外報警等多種報警信號；

　　◆可以設定的流量，軟件PID調節，實現DCS自動系統控制；

　　◆輸入輸出端口多：三路可編程輸入端口、三路可編程輸出端口；

　　◆可選的數據遠傳：

　　a模擬量：實時流量通過電流信號（4－20mA，可選），累計量通過脈沖信號輸出；

　　b數字：通過通訊的方式將所有數據傳至上位機

　　◆通訊接口（可選）：標準RS~232C、RS485接口，協議支持MODBUS RTU和PC MASTER,協議為                   雙向通訊,VI接口,可擴展MODBUS TCP和PROFIBUS DP接口;

　　◆通訊功能：標準RS232和標準RS484接口，波特率可調，地址可設置，可以多臺儀表進行聯網；

　　◆安防監控：儀表數據保護，密碼鎖屏防誤操作等功能。

　　◆稱重儀表有嵌入式和壁掛式兩種，可滿足各種現場的不同要求。

　?。ㄋ模┗ヂ?lián)網云端技術

　　可配置基于“物聯網”技術的遠程專家診斷系統，可實現故障早期偵測、預警、故障單元自動排除。通訊接口：ModBus RS-485、RS-232.   通訊協議支持:網絡支持：以太網、GPRS等.

輸送機系列
	TD75、DTⅡ等
稱重單元	多組
	0.002
校驗精度
	RS-485、RS-232
通訊接口
	標準ModBus RTU、ModBus TCP
通訊協議	Profibus-DP、Ethernet/IP
網絡云端	以太網、GPRS等互聯網
