ICS型電子皮帶秤系列

三原,ICS,型,電子,皮帶,秤,系列,ICS,型,電子,

ICS型電子皮帶秤系列

【適用范圍】
徐州三原公司ICS系列電子皮帶秤是用于輸送系統中對散狀物料進行連續計量的理想設備。具有結構簡單、計量精確、操作方便、維護量小，便于系統管理等優點，廣泛應用于電力、冶金、煤炭、化工、食品、煙草、建材、港口等行業。
【工作原理】
稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿，并作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖信號，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積算器運算求出一個瞬時流量值和累計重量值，并分別在稱重儀表上將瞬時流量和累計重量顯示出來。儀表也可同時輸出正比于瞬時流量的模擬電流信號，傳送給DCS系統進行處理，顯示電子皮帶秤的瞬時流量和累計量以及自動化管理。

【皮帶秤組成】

每臺電子皮帶秤主要都是由：稱重橋架、稱重儀表、稱重傳感器、速度傳感器、測速滾筒和安裝附件等組成。

【主要技術參數】【工作條件】

標定精度：±0.2%-±1.0% 溫度：

秤量范圍：0～8000t/h 機械：-20℃～70℃

皮帶寬度：500～2400mm 儀表：-20℃～50℃

皮帶速度：0～5m/s 電壓：220V（±10%、-15%）

50HZ±2%

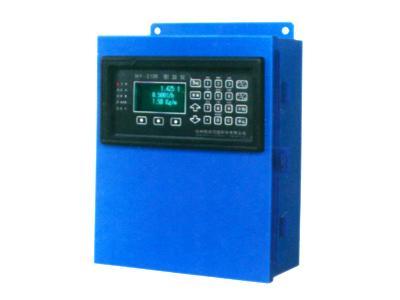

【稱重儀表】

◆綜合精度：±0.01%；
◆顯示器為四行屏幕顯示，顯示瞬時流量、累計量、皮帶機運行參數；
◆滾動菜單，可作參數輸入設定中文顯示，操作簡單；
◆多種標定方法，可自動零點和間隔，自動零點跟蹤；
◆通訊接口（可選）：標準RS~232C、RS485接口。
◆如有需要，可提供MODBUS通訊功能。
◆可以設定的流量，軟件PID調節，實現DCS自動配料系統控制；

◆輸入輸出端口多：三路可編程輸入端口、三路可編程輸出端口；

◆打印接口（打印機可選）.

◆調試方便：中文菜單，自動零點校準、自動間隔校準、故障自診斷.

◆數據遠傳：

a模擬量：實時流量通過電流信號（4－20mA，可選），累計量通過脈沖信號輸出。

b數字：通過通訊的方式將所有數據傳至上位機。

◆故障報警：高流量報警、低流量報警、停機報警、外報警等多種報警信號；

◆通訊功能：標準RS232和標準RS485接口，波特率可調，地址可設置，可以多臺儀表進行聯網；。

◆稱重儀表有面版嵌入式和壁掛式兩種，可滿足各種現場的不同要求。

【稱重傳感器】
我公司選用的稱重傳感器為電阻應變片式拉（壓）力傳感器。

【主要技術參數】

◆非線性：小于額定輸出的0.05%；

◆重復性：小于額定輸出的0.03%；

◆滯后：小于額定輸出的0.03%；

◆溫度靈敏度：零值時為±0.003%/℃ 滿值時為±0.004%/℃
◆安全過載：150%

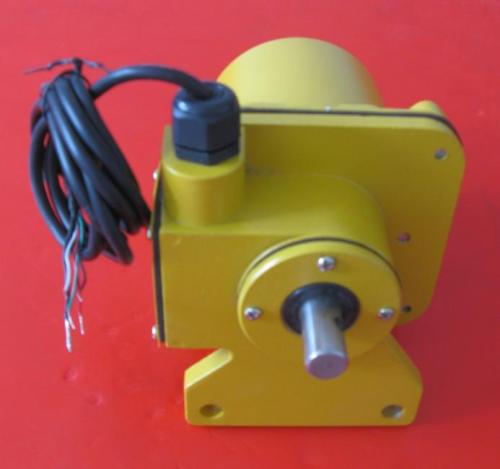

【測速傳感器】
◆連接在專用的測速滾筒上，可消除通常測速裝置中摩擦輪與皮帶間因打滑所產生的誤差；
◆鑄鋁外殼，具有良好的屏蔽性，封閉性能好，適用于戶外安裝；
◆無碳刷式脈沖發生器，不需調整、校準、無需維修；
◆最新的軟連接技術，更有效地保證了測速精度；
◆測速范圍：0-5.0m/s
