一、GPS型全自動盤煤儀



     概述：
     GPS定位，方便攜帶，超長工作（8h），超高精度（99.5%）；
     適用于高精測量需求，且料堆較多的領域；
     進口測距儀，1200米量程，250點/秒；
     料堆無需整形；



     應用范圍：
     適用于電力、煤炭、鋼鐵、石化、冶金等行業，用于測量料堆的體積、重量，三維顯示，輔助分析等。如火電廠的存煤盤點；鋼鐵廠的原料礦堆測量；港口碼頭的料堆核準；公路、鐵路、建筑等施工中開挖的土石方測定、所用原材料料堆體積測定。其他如，泥土，沙石，塑料等的相關測量也適用。
     GPS型全自動盤料儀采樣頻率高達250Hz，測量精度可達到99.5%以上，三維建模顯示適用于精度要求較高的場合。
     在人工測量時，本激光盤煤儀同樣可以提供長度，高度，寬度等信息，省去拉皮尺等繁瑣的工作，是您工作的好幫手。

     工作原理：
     采用先進的全自動激光測距儀，系統測出被測物體表面特征點的三維坐標，經過電腦三維建模處理、計算，得出被測物體的體積和重量等數據，同時可再現被測堆體的三維立體圖。
     系統特點：
     1) 可自動橫向縱向二位立體自動掃描
     2) 適用于露天料場及干棚料場內任何形狀料堆體積的測量 ，料堆不需要整形。
     3) 整機重8.2kg，單人可快速操作；不需要借助龍門吊、斗輪機、標桿、棱鏡等輔助設備和工具。
     4) 采用藍牙無線連接，無電纜；數據傳輸可靠，速度高；
     5) 觸摸屏一鍵式操作，整個測量過程一氣呵成，無需人工干預；
     6) 軟件功能強大，采用自主專利技術，建模速度快，計算精度高，可實時顯示測量的三維效果，實時給出結果，無需事后再處理；
     7) 輸出報表中相關信息可配置，如各參與部門用戶可自定義；
     8) 符合MIL-810F軍用標準和IP67防塵防水標準，適用于電廠等使用環境要求高的環境；
     9) 可在-30°-60°工作，一次連續工作最長達9個小時；
     10) 一次測量30分鐘內可完成；

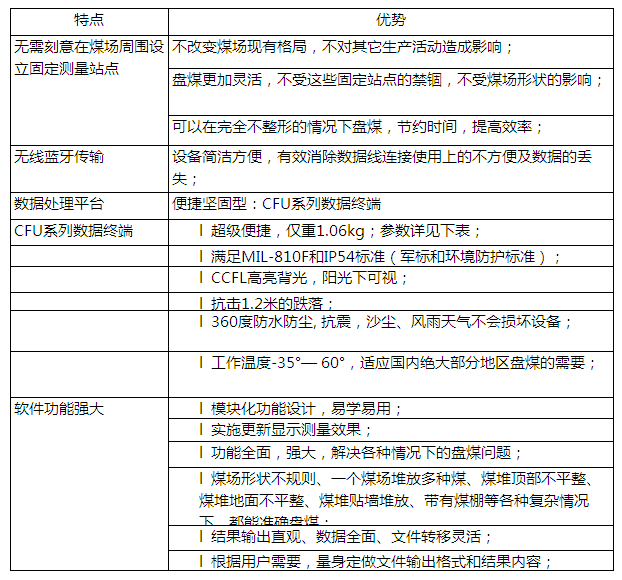

     主要技術特點如下：



     二、固定式盤煤儀

     更強適應性（可GPS定位），全天候工作，超高精度（99.5%）
     適用于有斗輪機（行車）的料堆，如電廠，鋼鐵廠等
     德國進口激光測距儀，250米量程，性能穩定
     料堆無需整形，支持現場測量和遠程測量
     長形、圓形煤場均可

     應用領域
     固定式激光盤煤儀適用于電力、煤炭、鋼鐵、石化、冶金等行業或，用于測量料堆的體積、重量，三維顯示，輔助分析等。如火電廠的存煤盤點，鋼鐵廠的原料礦堆測量，港口碼頭的料堆核準，其他如，泥土，沙石，塑料等的相關測量也適用。型固定式激光盤煤儀，一次安裝， 測量方便，結果精確，尤其適合有斗輪機，堆取料機等設施的標準煤場。

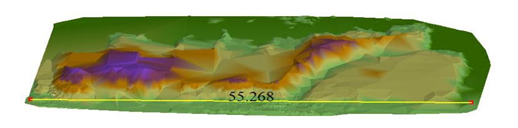

                   掃描效果圖



     工作原理

     將二維激光測距儀安裝在斗輪機的懸臂上，隨著懸臂的移動，系統測出被測物體表面特征點的三維坐標，經過電腦軟件處理、計算，得出被測物體的體積和重量等數據，同時可再現被測堆體的三維立體圖。



     突出特點
     適用于有斗輪機或者行車的料場，料堆不需要整形。
     激光探頭安裝在龍門吊、斗輪機的懸臂上。
     采用差分數據傳輸，數據傳輸可靠，速度高；
     激光打點的數量高達13500個/s，整體測量精度高達99.5%；
     支持單探頭，雙探頭等工作模式；
     軟件功能強大，采用自主專利技術，建模速度快，計算精度高，可實時顯示測量的三維效果，實時給出結果，無需事后再處理；
     輸出報表中相關信息可配置，如各參與部門用戶可自定義；
     探頭符合IP67防塵防水標準，適用于電廠等使用環境要求高的環境；
     可在-20°-60°工作，一個煤場的完整測量一般需要30分鐘；
     安裝時間一般為5個工作日；
     長形煤場，圓煤倉均可安裝。

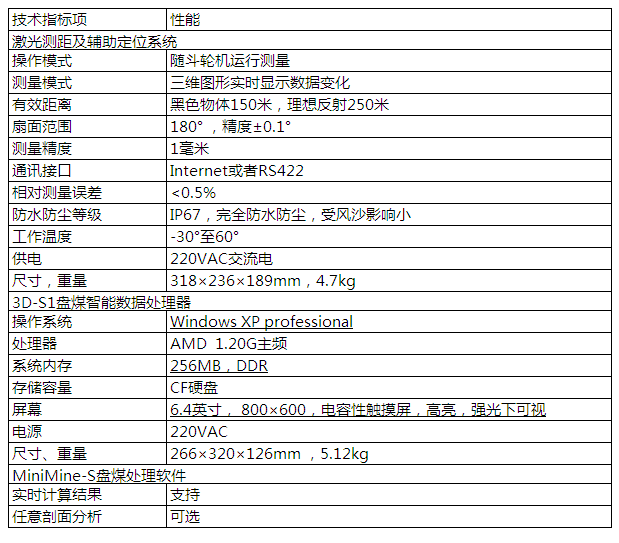

     技術指標
