無論是需要計量原料、檢查庫存或監控生產程序，西門子皮帶稱在諸多行業里都是您的最優選擇。它幫您更好的管理原材料，控制總量，保持產品穩定；它安裝簡單，維護量?。粶y量值重復性高，精度高，滯后小，線性度好，不受側向力影響。稱重傳感器帶機械過載保護，利用安全柵，可完全應用于危險區域。

　　典型系統

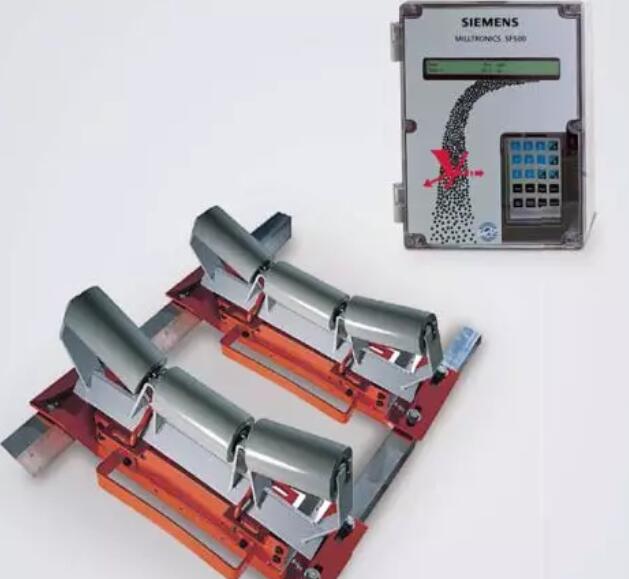

　　一個典型的皮帶秤系統包括一個帶稱重傳感器的稱重橋架，一個積算儀，和一個皮帶速度傳感器。稱重傳感器檢測皮帶上的物料重量，并將信號發給積算儀，積算儀同時接收安裝在從動輥或測速輥的皮帶速度傳感器的電子脈沖信號。通過公式：重量×速度 = 流量，計算皮帶上物料的流量。

　　操作原理

　　西門子皮帶秤只測量作用在皮帶上重力的垂直分力。當物料隨傳送帶移動通過皮帶秤時，它通過托輥向稱重傳感器施加一個正比于物料重量的力，它的合力作用在每個稱重傳感器上，并通過應變電阻被檢測到。應變電阻由積算儀提供激勵電壓，產生正比于皮帶負載的電信號，送給積算儀。稱重傳感器的垂直位移受皮帶秤或稱重傳感器含有的正向過載保護裝置的限制，這種裝置可以對稱重傳感器提供過載保護。

　　安裝技巧

　　■ 皮帶秤定位

　　皮帶秤應安裝在傳送帶尾部，該區域皮帶的張力及張力的變化都很小，剛性好且遠離振動，同時可避免落料和皮帶傾角變化。理想的安裝位置是皮帶水平或平直段，如果皮帶不水平，托輥排列恰當也可得到較好的測量結果。如果傳送帶彎曲，應將秤安裝在遠離彎曲切點的位置。對于內凹的傳送帶，建議秤安裝在離彎道切點至少 12 米的位置。對于外凸彎道的傳送帶，建議秤安裝在前 6 米后 9 米處。秤安裝離進料處足夠遠的地方（ 至少一托輥），這樣物料可以有足夠的時間完全靜止在皮帶上。

　　■ 減少皮帶張力變化

　　由于溫度、負載和其它環境條件，皮帶張力會發生變化。為保證一定的張力，建議使用重力式張緊器。重力式張緊器應能自如運動，并保持皮帶固定的張力。重量應符合皮帶設計規格。使用螺旋式張緊裝置，與皮帶機頭尾輪的距離應小于 18 m。

　　■ 托輥平行排列

　　精確的托輥擺列是很重要的。秤的兩側每側至少有兩個托輥秤與秤（托輥）平行排列，用于高精度應用時，可使用三個或四個托輥。檢查托輥排列可用線、繩或魚線，穿過輥?zhàn)油庋厣喜坎⒗o不下垂。用薄片調整輥?zhàn)拥母叨戎钡剿鼈兿嗟然蛑辽僭?± 0.8 mm 內。所有的稱量托輥必須相同（尺寸、直徑、形式、槽角和加工），托輥間距應該保持一致。皮帶機的糾偏托輥離皮帶秤至少 9 m。

　　■ 安裝速度傳感器

　　速度傳感器應安裝于尾部滾筒或測速滾筒處，保證連接不會打滑。速度傳感器應按手冊描述安裝，避免過度的振動。無論如何，速度傳感器應安裝在固體面滾筒上。不建議使用翼型或板型滾筒。使用輪驅動速度傳感器，應盡量安裝在靠近回程托輥的地方。

　　■ 皮帶秤接線

　　使用規范的接線端子、屏蔽電纜和接地的金屬保護管，按正確的儀表接線圖接線可保證稱重傳感器和速度傳感器信號不受無線電干擾和電磁感應
