帶式輸送機液壓卷帶裝置
作者:admin 閱讀量:次 發表時間:2021-06-11 09:07
帶式,輸送機,液,壓卷,帶,裝置,帶式,輸送機,液,
帶式輸送機液壓卷帶裝置是用于煤礦井下可伸縮帶式輸送機的標準配套部件,其功能是迅速、快捷的將貯帶倉內貯滿的輸送帶纏繞到卷帶裝置的卷軸上,再通過卷帶裝置的水平旋轉,將成卷輸送帶移送至機架外,然后用輔助運輸工具將輸送帶運走。該設備的應用可顯著的提高工作效率,降低工人的勞動強度。本產品已獲得礦用產品安全標志證書。
一、概述
帶式輸送機液壓卷帶裝置是用于煤礦井下可伸縮帶式輸送機的標準配套部件,其功能是迅速、快捷的將貯帶倉內貯滿的輸送帶纏繞到卷帶裝置的卷軸上,再通過卷帶裝置的水平旋轉,將成卷輸送帶移送至機架外,然后用輔助運輸工具將輸送帶運走。該設備的應用可顯著的提高工作效率,降低工人的勞動強度。本產品已獲得礦用產品安全標志證書。
二、結構及工作原理

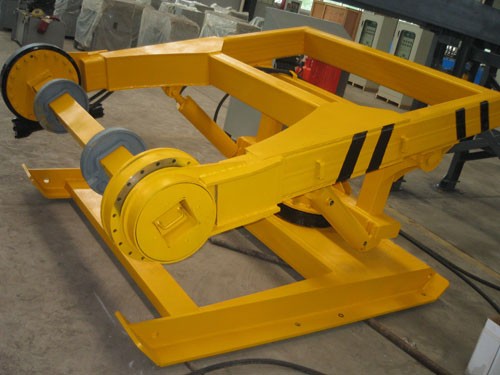

帶式輸送機用液壓卷帶裝置由機架、液壓泵站、固定夾帶裝置、液壓回轉減速抽帶裝置、卷帶裝置、180°水平旋轉裝置等部件組成.
該裝置布置在伸縮帶式輸送機貯帶倉的后方,整套設備的動力均由液壓泵站提供。當貯帶倉貯滿輸送帶時,先通過固定夾帶裝置把皮帶夾住,防止皮帶跑掉,當卷帶完成皮帶接頭連好后才能松開。抽帶機構由液壓馬達帶動上滾筒轉動,下滾筒由兩個液壓油缸支起,將皮帶壓在上下滾筒之間,隨著液壓馬達不斷的轉動,皮帶就松弛下來,此時將皮帶接頭拆開,就可以進行卷帶,卷帶結束后,支承下滾筒的液壓油缸松開,下滾筒復位。卷帶機構由液壓馬達帶動,卷帶力大,速度可控,可卷帶長120米左右,搖臂可上下左右擺動以保證卷帶整齊,并可實現180°內旋轉把卷好的皮帶移出皮帶機架。
所有夾帶裝置中液壓缸回路中均裝有液壓鎖,可保證液壓缸夾緊力恒定。并安裝防滑落機構,以保證在帶式輸送機正常運行時,不會產生誤夾緊輸送帶的事故發生。
示例:JY1200/15
表示輸送帶寬度為1200mm,電動機功率15Kw帶式輸送輸送用液壓卷帶裝置。
四、設備特點:
我們的產品和其他公司產品比較有以下顯著優點:
1 產品整體結構尺寸小,前后長度6.8米。有效節約井下有限空間。
2 產品采用模塊化設計,卷帶、抽帶、壓帶、液壓站、縱梁各自為一體,前后左右尺寸對稱,
安裝簡單,一般四個人1小時可安裝完畢。
3 卷帶機構采用先進的工程機械液壓回轉機構,具有結構緊湊,輸出扭矩大,噪音低,傳動間隙小,工作平穩,抗沖擊性能好,安全可靠等特點,變速機構與回轉支承中的動圈及渦桿的齒合精度在整車調配前調整位置,調試速度快,效果好,在停電或故障時可手動旋轉。
4抽帶機構采用液壓滾壓方式,可實現連續抽帶。操作簡單,使用方便。
五、主要技術參數
型號:JY1000/15 JY1200/15 JY1400/15
適用輸送帶寬度mm 1000 1200 1400
壓帶機構夾持力(KN) 50 50 57
抽拉帶工作拉力(KN) 60 60 60
卷帶扭矩N?M 8000 8000 12000
一、成卷最大直徑mm 1400 1500 1500
成卷最大質量Kg 3000 4000 6000
電機功率KW 15 15 15
電壓等級V 660/1140 660/1140 660/1140
系統壓力MPa 16 16 16
系統最高壓力MPa 18 18 18
