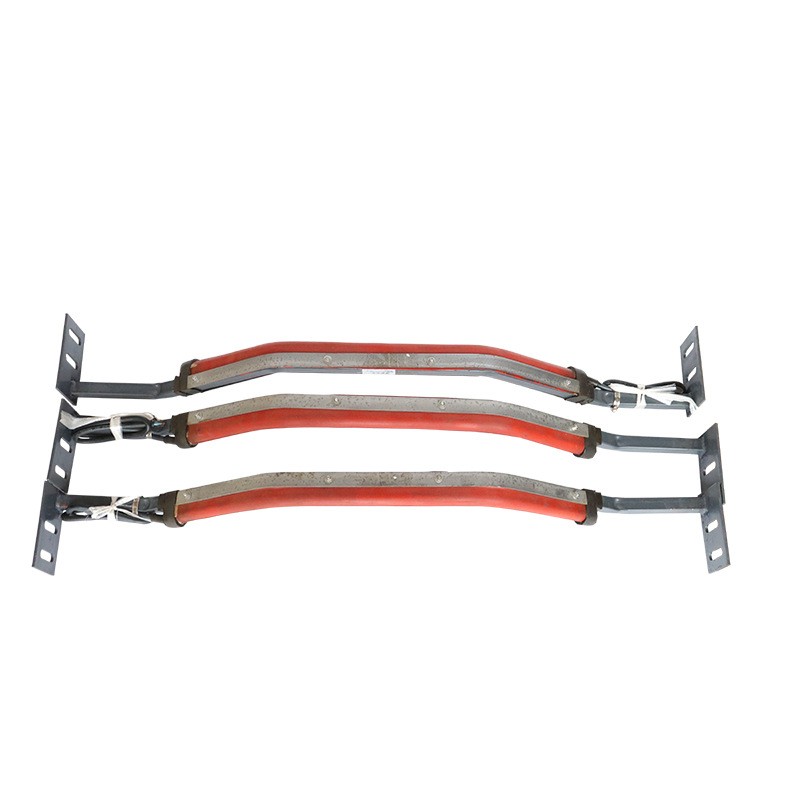

縱向撕裂保護開關
作者:admin 閱讀量:次 發表時間:2021-06-11 09:09
縱向,撕裂,保護,開關,主要,用途,及,適用范圍,
主要用途及適用范圍
帶式輸送機在輸送物料過程中,由于物料、雜物或金屬件易劃傷或穿透輸送帶,特別是綱絲繩芯輸送帶會造成縱向撕裂事故,給國家財產帶來重大損失。
ZL系列輸送帶縱向撕裂監測裝置為膠囊式,當輸送帶發生撕裂事故時能可靠的發出警報信號和停機信號,避免事故的擴大。適用于各行業帶式輸送機輸送帶的安全保護。
在皮帶出現由于撕裂、戳破、絞結處損壞或鋒利物凸出皮帶時,撕裂開關能給監視人員提供聯鎖信號或關掉輸送機,以防止造成更大的損失。
撕裂開關應成對安裝在皮帶兩側,由兩段鋼絲繩連接起來(鋼絲繩有聚乙烯外套護層)。繩的一端永久固定在支撐托架上,另一端連接在撕裂開關上的彈簧球上。兩段鋼繩在皮帶下面形成了一個和皮帶槽型一致的閉合回路。當有物體戳穿或撕裂的皮帶懸吊下來,掃落一條或兩條鋼繩時,彈簧球被拉出底座,引起兩個微動開關發出報警信號或關掉輸送機。

工作原理
1.ZL系列縱向撕裂監測裝置由感知器和控制線路兩部分組成。感知器是縱向撕裂的檢測元件,當帶式輸送機輸送帶被異料穿透后,隨著輸送帶運行帶動異物使感知器受到擠壓,或當溜槽出料口與輸送帶之間因物料堵塞而擠壓布置在出料口的感知器時,感知器均能靈敏可靠的檢測出輸送帶撕裂信號并輸出開關量,發出停機信號。控制線路具有延時功能。
2. 控制箱面板設有報警指示燈,當輸送帶發生撕裂時,控制電路接收感知器檢測出的開關信號,發出報警和停機信號。
產品特性
該裝置具備以下特點: (1)安裝方便; (2)檢測元件感知器密封性較強,可在惡劣條件下使用; (3)控制箱面板設有自校按鈕,按下自校按鈕時,可模擬現場故障,實現上述撕裂 報警功能四、安裝與接線 ZL系列縱向撕裂監測裝置由控制箱和感知器組成,控制箱為戶外型。一臺控制箱可與4~6個感知器配套使用。
