詳細說明：
結構特征：
◆結構簡單，力傳遞環節少，安裝簡捷方便
◆獨特的矩形杠桿，剛性好，無形變
◆無摩擦橡膠耳軸支撐，防腐蝕，防潮，抗振動
◆抗側向力，抗水平分力，有效的減少了皮帶跑偏和落料偏移對系統精度的影響
◆稱重傳感器為拉式，調整方便，靈活，可靠，精度較高
◆30A型采用無公干全懸浮式結構，單托輥，稱重區很小，主要用于進出料摳中心距較短的帶式輸送機上，或適用于傾角隨時變化的皮帶式輸送機上，如應用于堆取料機

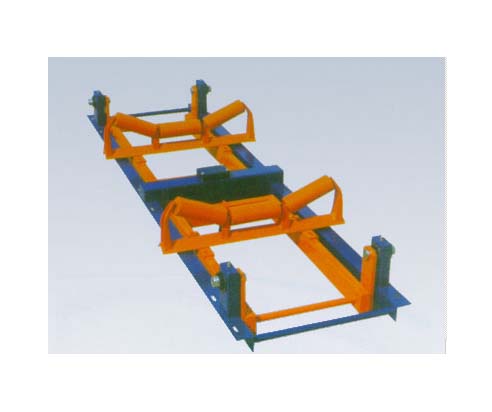

稱重橋架
◆全懸浮式結構，無耳軸支點和可移動件，維護量?。?br /> ◆單元組件結構，力傳遞環節少，安裝簡捷、方便；
◆獨特的舉行杠桿，剛性好，無形變，零點穩定性好；
◆抗側向力，抗水平分力，有效減少了皮帶跑偏和落料便宜對系統精度的影響；
◆四只稱重傳感器，受偏載影響小，平穩，計量精度高。
◆稱重區域廣、四組托輥使皮帶對稱重精度影響最?。?br /> ◆粉塵較大及有酸、堿、鹽等腐蝕性的特種場合，秤架采用不銹鋼制造或進行防腐處理。


稱重傳感器
新原稱重ICS系列皮帶秤采用的稱重傳感器均為電阻應變片式拉（壓）力傳感器。


主要技術參數
◆非線性：小于額定輸出的0.05%
◆重復性：小于額定輸出的0.03%
◆滯后：小于額定輸出的0.03%
◆溫度靈敏度：零值時為±0.003%/°C
◆安全過載：150%

速度傳感器
◆連接在專用的測速滾筒上，可消除通常測速裝置中摩擦輪與皮帶間因打滑所產生的誤差;
◆鑄鋁外殼，具有良好的屏蔽性，封閉性能好，適用于戶外安裝;
◆無碳刷式脈沖發生器，不需調整、校準、無需維修;
◆最新的軟連接技術，更有效地保證了測速精度，且大大提高了設備的使用壽命；
◆測速范圍：30-10A型：0.6~4.0m/s;
30-10B型：0.1-1.0m/s;
主要技術參數：                                      工作條件和安裝條件
系統精度：0.125%                                環境溫度：
稱量范圍：0~8000t/h                           機械-20°C/+50°C
皮帶寬度：500~2400mm                      儀表：-10°C/+40°C
皮帶速度：0~5m/s                                電源電壓：
皮帶輸送機傾角：0~18°                           220V（+10%、-15%）
遠傳傳輸：1000m                                  50HZ±2%
