ICS-30A型電子皮帶秤
作者:admin 閱讀量:次 發表時間:2020-08-22 07:08
ICS-30A,型,電子,皮帶,秤,詳細,說明,結構,特征,
詳細說明:
結構特征:
◆30A皮帶秤為一整體單元結構
◆采用無杠桿全懸浮式平臺設計
◆單件結構形式,系統穩定性好,不需維護

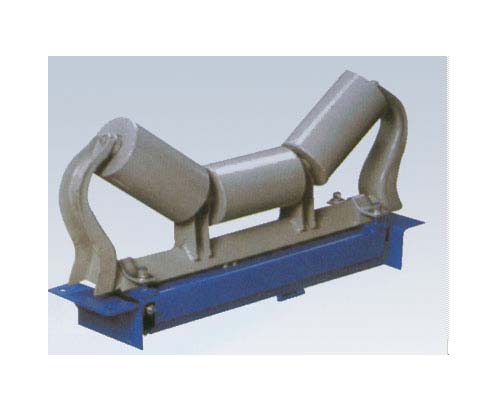

稱重橋架
◆全懸浮式結構,無耳軸支點和可移動件,維護量小;
◆單元組件結構,力傳遞環節少,安裝簡捷、方便;
◆獨特的舉行杠桿,剛性好,無形變,零點穩定性好;
◆抗側向力,抗水平分力,有效減少了皮帶跑偏和落料便宜對系統精度的影響;
◆四只稱重傳感器,受偏載影響小,平穩,計量精度高。
◆稱重區域廣、四組托輥使皮帶對稱重精度影響最??;
◆粉塵較大及有酸、堿、鹽等腐蝕性的特種場合,秤架采用不銹鋼制造或進行防腐處理。
稱重傳感器
新原稱重ICS系列皮帶秤采用的稱重傳感器均為電阻應變片式拉(壓)力傳感器。
主要技術參數
◆非線性:小于額定輸出的0.05%
◆重復性:小于額定輸出的0.03%
◆滯后:小于額定輸出的0.03%
◆溫度靈敏度:零值時為±0.003%/°C
◆安全過載:150%
速度傳感器
◆連接在專用的測速滾筒上,可消除通常測速裝置中摩擦輪與皮帶間因打滑所產生的誤差;
◆鑄鋁外殼,具有良好的屏蔽性,封閉性能好,適用于戶外安裝;
◆無碳刷式脈沖發生器,不需調整、校準、無需維修;
◆最新的軟連接技術,更有效地保證了測速精度,且大大提高了設備的使用壽命;
◆測速范圍:30-10A型:0.6~4.0m/s;
30-10B型:0.1-1.0m/s;
主要技術參數: 工作條件和安裝條件
系統精度:0.125% 環境溫度:
稱量范圍:0~8000t/h 機械-20°C/+50°C
皮帶寬度:500~2400mm 儀表:-10°C/+40°C
皮帶速度:0~4m/s 電源電壓:
皮帶輸送機傾角:0~6° 220V(+10%、-15%)
遠傳傳輸:1000m 50HZ±2%
